Tri-Lateraler Stapler

HOME / Produkt / Schmalgangstapler / Tri-Lateraler Stapler
Modell

Opts15

Tri-Lateraler Stapler

Vorteil:

● Entworfen mit 3-Punkte-Stützstruktur, niedriger zentraler Schwerkraft, großartiger Lenkstabilität und kleiner Drehradius.
● 2 Sätze des Energieregenerationssystems, um Energie und senkt unabhängig voneinander zu sparen.
● Mast mit hoher Torsionsbeständigkeit hebt die Überschüsse an und reduziert das Schütteln.
● Die vollständige Wechselstromtechnologie bietet eine stärkere Leistung und eine höhere Effizienz.
● Intelligentes Managementsystem und Can-BuS-System können verschiedene Anforderungen erfüllen und den LKW sicher und zuverlässig machen.
● Multi-Achs-Steuerungstechnologie fördert die Arbeitseffizienz.
● Selbstausgleichskontrolltechnologie mit hohem zentraler Schwerkraft beim Laden zeigt eine feine Stabilität des LKW.
● Verriegelungssteuerung zwischen Höhe und Geschwindigkeit während des Reisens sorgt für die dynamische Stabilität des LKWs.
● Das mehrstufige Sicherheits-Alarmsystem umfasst den Laser-Anti-Kollisionssensor, ein Notstopp, hörbare und sichtbare Alarme, um sicherzustellen, dass sowohl die persönliche als auch die Maschinensicherheit in der Umgebung sichergestellt werden.
● Ergonomischer Griff erleichtert den Betrieb. Starker und multifunktionales LCD-Instrumentencluster in der Mitte der Betriebsbrücke.
● Nehmen Sie eine Betriebsbrücke mit einstellbarer Neigungswinkel und Höhe ein, um die ideale Position des Bedieners einzuhalten, indem Sie den Sitz hin und her einstellen.
● Importiertes und bekanntes Markenantriebsrad, EM -Steuerungsventil, Controller, Schütze, Lenkungspotentiometer usw.
● 3 Geschwindigkeitsmodi: Langsam, mittel, schnell sind für verschiedene Arbeitsbedingungen optional.
● Diagnosesystem in Bord sorgt für die relevante Wartung und Eingabeaufforderung.
Standardkonfiguration
1 Duplex Mast 12 Deutschland Fahrrad
2 Gabellänge 950 13 Metallstempeln nach links und rechts Seitenpaneele und Motorhaube
3 Hydraulikkontrollsystem mit Magnetventil 14 Notstromschalter aus der Notstrafe
4 Hoher Leistung und Wechselstromantriebsmotor mit hohem Drehmoment 15 Summer umkehren
5 Hohe Leistung und großer Drehmomentölpumpenmotor 16 Importierte Anschlüsse
6 Plattform einstellbare Mechanismus für Auf und Ab, vorne und hinten 17 Sportterminal intelligenter Puffer
7 MultifunktionslCD -Kombinationsinstrument (einschließlich Softschlüsseln) 18 Rückspiegel
8 LED Side Light 、 LED -Anweisung Licht 、 LED -Lesenlicht 19 Canbus -System
9 Sitz mit Kissen mit Sicherheitsgürtel 20 Italien importierte niedrige Geräuschgetriebepumpe
10 mit drei Curtis -Controller zum Fahren, Lenk und Heben. 21 Sideway Battery 80V/560AH
11 integriertes Frontpedal. 22 Ladegerät 80V/80AH

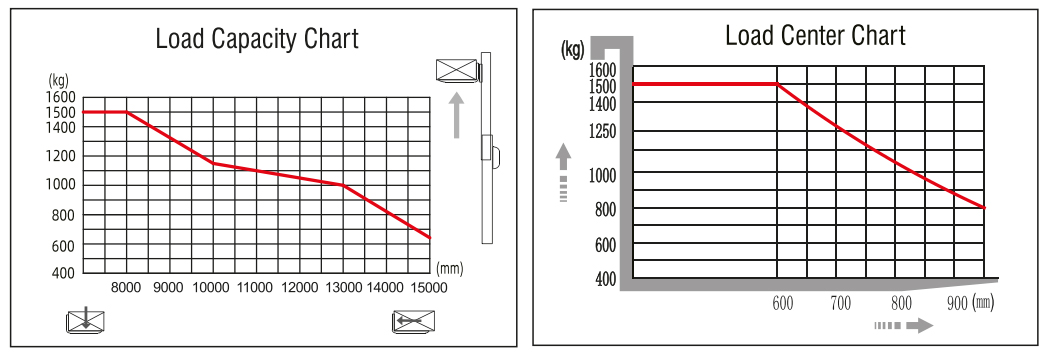

Bewertungskapazität
Bewertungskappe. Hebegröße begrenzt auf 7000 mm 1500 kg
Bewertungskappe. Hebehöhe begrenzt von 7000 auf 10020 mm 1100 kg
Lastzentrum 600mm

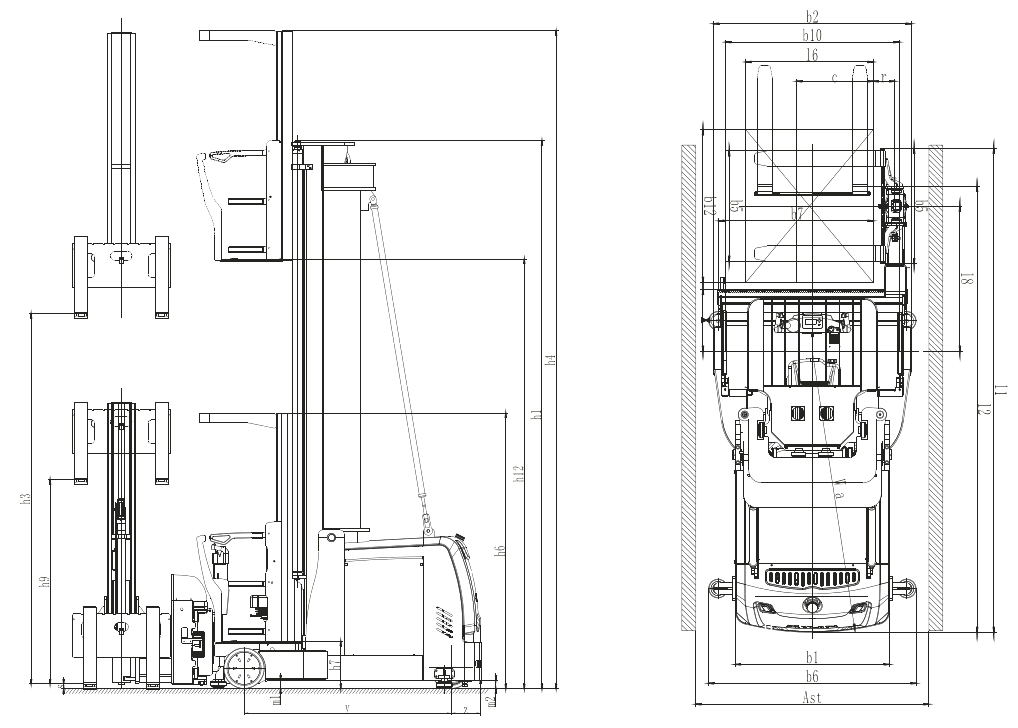

ABMESSUNG Zeichnung:

Modelll Opts15 (6m) OPTS15 (6,5 m) OPTS15 (8m)
Leistung Elektrisch Elektrisch Elektrisch
Betriebstyp Tri-lateraler Truck Tri-lateraler Truck Tri-lateraler Truck
Lastkapazität/Nennlast Q (kg) 1500 1500 1500
Belastungskapazität in maximaler Höhe 1500 kg 1380 kg 1150 kg
Last in der Mitte c (mm) 600 600 600
Lastentfernung, Mitte der Antriebsachse zu Gabel x (mm) 485 ± 10 485 ± 10 485 ± 10
Radstand y (mm) 1928 ± 20 1928 ± 20 1928 ± 20
Mittelantriebsrad/Zählergewicht Z (mm) 280 280 280
Servicegewicht inkl. Batterie (siehe Zeile 6.5) kg 7705 7705 8105
Achsbelastung, beladene vorne/hinten kg 7340/1665 Länge 7440/1765 Länge 7640/1965 Länge
Achsbelastung, unbeladener vorne/hinten kg 4580/2925 4680/3025 4880/3225
Reifengröße, vorne Pu 380x192 380x192 380x192
Reifengröße, hinten Pu 400x160 400x160 400x160
Räder, Zahlen vorne/hinten (x = angetriebene Räder) 2/1x 2/1x 2/1x
Vorderradabstand B10 (mm) 1362 ± 10 1362 ± 10 1362 ± 10
Geschlossene Höhe des Mastes H1 (mm) 3498 ± 20 3745 ± 20 4498 ± 20
Hebenshöhe H3 (mm) 4260 4760 6260
Gesamthöhe, Mast erweiterte sich H4 (mm) 6928 ± 20 7428 ± 20 8928 ± 20
Höhe des Overhead Guard H6 (mm) 2564 ± 20 2564 ± 20 2564 ± 20
Plattformhöhe H7 (mm) 442 ± 10 442 ± 10 442 ± 10
Hilfshöhenhöhe H9 (mm) 1740 1740 1740
Plattformhöhe, angehoben H12 (mm) 4702 ± 20 5202 ± 20 6702 ± 20
Gesamtlänge (unladen) L1 (mm) 3805 ± 20 3805 ± 20 3805 ± 20
LKW -Körperlänge mit Gabel L2 (mm) 3470 ± 20 3470 ± 20 3470 ± 20
Gesamtbreite B1/B2 (mm) 1210/1555 1210/1555 1210/1555
Gabelabmessungen s/e/l (mm) 50x120x1070 50x120x1070 50x120x1070
Fork Carriage ISO 2328, Klasse/Typ A, B 2/b 2/b 2/b
Gabelwagenbreite B3 (mm) 908 908 908
Breite über Gabeln B5 (mm) 870 870 870
Breite über Führungsrolle B6 (mm) 1630 1630 1630
Seitenstrecke B7 (mm) 1300 ± 20 1300 ± 20 1300 ± 20
Seitenstrecke bis zur Mitte des LKW B8 (mm) 480 480 480
Bodenfreiheit, beladen, unter Mast M1 (MM) 80 80 80
Erdungsfreiheit, Radstandsmitte M2 (mm) 80 80 80

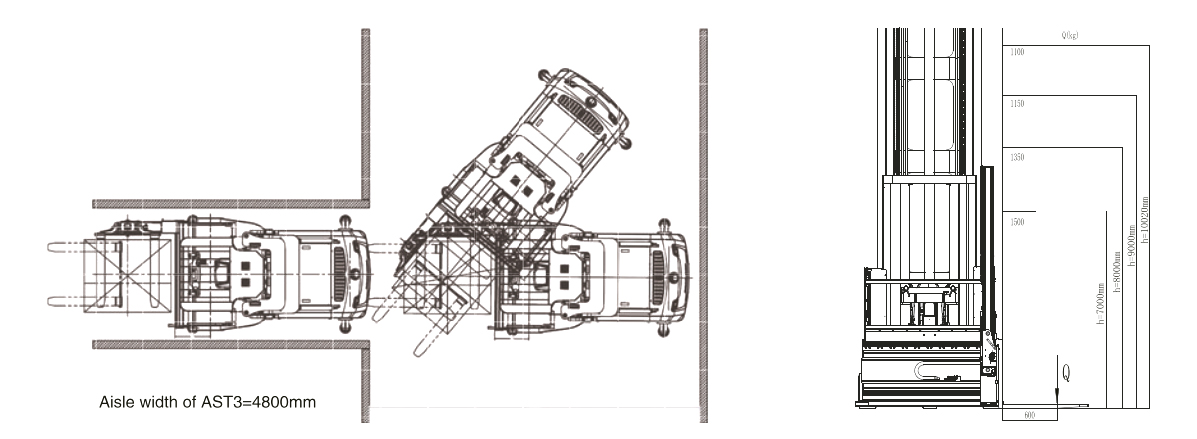

Gangbreite für Paletten 1200 × 1200 AST (mm) 1700 1680 1700
Gangbreite für Paletten 1200 × 800 AST3 (MM) 4200 4200
Radius drehen WA (mm) 2220 ± 20 2220 ± 20 2220 ± 20
Vorderachse zu Gabel Drehungen in der Mitte Entfernung l8 (mm) 1150 1150 1150
Gesamthubhöhe H3 h9 (mm) 6000 6500 8000
Maximale Abholhöhe H12 1600 (mm) 6302 ± 20 6802 ± 20 8302 ± 20
Entfernung von der Gabelrotationsmitte zum vorderen Überhang 18-x (mm) 650 650 650
Palettenbreite B12 (mm) 1200 1200 1200
Palettenlänge I6 (mm) 1000 1000 1000
Nettobreite der Kabine mm 420 420 420
Nettohöhe der Kabine mm 2070 ± 20 2070 ± 20 2070 ± 20
Gesamtbreite der Kabine B9 (mm) 1430 ± 10 1430 ± 10 1430 ± 10
Drehung der Frontverlängerung Wagenbreite B14 (mm) 1488 1488 1488
Cantilever Breite L10 (mm) 175 175 175
Entfernung von Gabelwedel zu Gabelwagen r (mm) 155 150 155
Reisegeschwindigkeit, beladen/unladen km/h 10/10 10/10 10/10
Hubgeschwindigkeit, beladen/unladend mm/s 280/300 280/300 280/300
Senkung der Geschwindigkeit, beladen/unladen mm/s 320/300 320/300 320/300
Bewegungsgeschwindigkeit, beladen/unladend mm/s 190/200 190/200 190/200
Servicebremse Regenerative Bremse Regenerative Bremse Regenerative Bremse
Feststellbremse Elektro magnetisch Elektro magnetisch Elektro magnetisch
Antriebsmotor -Bewertung S260 min KW 7.5 (ac) 7.5 (ac) 7.5 (ac)
Hubmotorbewertung bei S315% KW 20 (AC) 20 (AC) 20 (AC)
Systemdruck Bar 200 200 200
Batterie ACC. zu DIN 43531/35/36 a, b, c, nein 4pzs560 4pzs560 4pzs560
Batteriespannung, Nennkapazität K5 V/ah 80/560 80/560 80/560
Batteriegewicht kg 1480 (1450-1510) 1480 (1450-1510) 1480 (1450-1510)
Traktionskontrollart AC AC AC
Schallpegel am Fahrerohr nach EN 12053DB (a) Db (a) 68 68 68
Sterben EPS EPS EPS
Model OPTS15 (9,2 m) OPTS15 (10 m) OPTS15 (10,5 m) OPTS15 (13M)
Leistung Elektrisch Elektrisch Elektrisch Elektrisch
Betriebstyp Tri-lateraler Truck Tri-lateraler Truck Tri-lateraler Truck Tri-lateraler Truck
Lastkapazität/Nennlast Q (kg) 1500 1500 1500 1500
Belastungskapazität in maximaler Höhe 950 kg 900 kg 850 kg 600 kg
Last in der Mitte c (mm) 600 600 600 600
Lastentfernung, Mitte der Antriebsachse zu Gabel x (mm) 485 ± 10 485 ± 10 485 ± 10 485 ± 10
Radstand y (mm) 1928 ± 20 1928 ± 20 1928 ± 20 2248 ± 20
Mittelantriebsrad/Zählergewicht z (mm) 280 280 280 280
Servicegewicht inkl. Batterie (siehe Zeile 6.5) kg 8405 8705 8805 10020
Achsbelastung, beladene vorne/hinten kg 7790/2115 Länge 7940/2265 Länge 7990/2315 Länge 8540/3015 Länge
Achsbelastung, unbeladener vorne/hinten kg 4980/3425 5130/3575 5180/3625 5730/4775
Reifengröße, vorne Pu 380x192 380x192 380x192 380x192
Reifengröße, hinten Pu 400x160 400x160 400 × 160 400x160
Räder, Zahlen vorne/hinten (x = angetriebene Räder) 2/1x 2/1x 2/1x 2/1x
Vorderradabstand B10 (mm) 1362 ± 10 1362 ± 10 1362 ± 10 1362 ± 10
Geschlossene Höhe des Mastes H1 (mm) 5098 ± 20 5498 ± 20 5748 ± 20 5212 ± 20
Hebenshöhe H3 (mm) 7460 8260 8760 11260
Gesamthöhe, Mast erweiterte sich H4 (mm) 10128 ± 20 10928 ± 20 11428 ± 20 13928 ± 20
Höhe des Overhead Guard H6 (mm) 2564 ± 20 2564 ± 20 2564 ± 20 2564 ± 20
Plattformhöhe H7 (mm) 442 ± 10 442 ± 10 442 ± 10 442 ± 10
Hilfshöhenhöhe H9 (mm) 1740 1740 1740 1740
Plattformhöhe, angehoben H12 (mm) 7902 ± 20 8702 ± 20 9202 ± 20 11702 ± 20
Gesamtlänge (unladen) L1 (mm) 3805 ± 20 3805 ± 20 3805 ± 20 4125 ± 20
LKW -Körperlänge mit Gabel L2 (mm) 3470 ± 20 3470 ± 20 3470 ± 20 3790 ± 20
Gesamtbreite B1/B2 (mm) 1210/1555 1210/1555 1210/1555 1210/1555
Gabelabmessungen s/e/l (mm) 50x120x1070 50x120x1070 50x120x1070 50x120x1070
Fork Carriage ISO 2328, Klasse/Typ A, B 2/b 2/b 2/b 2/b
Gabelwagenbreite B3 (mm) 908 908 908 908
Breite über Gabeln B5 (mm) 870 870 870 870
Breite über Führungsrolle B6 (mm) 1630 1630 1630 1630
Seitenstrecke B7 (mm) 1300 ± 20 1300 ± 20 1300 ± 20 1300 ± 20
Seitenstrecke bis zur Mitte des LKW B8 (mm) 480 480 480 480
Bodenfreiheit, beladen, unter Mast M1 (MM) 80 80 80 80
Erdungsfreiheit, Radstandsmitte M2 (mm) 80 80 80 80
Gangbreite für Paletten 1200 × 1200 AST (mm) 1700 1700 1700 1700
Gangbreite für Paletten 1200 × 800 AST3 (MM) 4200 4200 4200 4520
Radius drehen WA (mm) 2220 ± 20 2220 ± 20 2220 ± 20 2540 ± 20
Vorderachse zu Gabel Drehungen in der Mitte Entfernung l8 (mm) 1150 1150 1150 1150
Gesamthubhöhe H3 h9 (mm) 9200 10000 10500 13000
Maximale Abholhöhe H12 1600 (mm) 9502 ± 20 10302 ± 20 10802 ± 20 13302 ± 20
Entfernung von der Gabelrotationsmitte zum vorderen Überhang L8-X (MM) 650 650 650 650
Palettenbreite B12 (mm) 1200 1200 1200 1200
Palettenlänge L6 (mm) 1000 1000 1000 1000
Nettobreite der Kabine mm 420 420 420 420
Nettohöhe der Kabine mm 2070 ± 20 2070 ± 20 2070 ± 20 2070 ± 20
Gesamtbreite der Kabine B9 (mm) 1430 ± 10 1430 ± 10 1430 ± 10 1430 ± 10
Drehung der Frontverlängerung Wagenbreite B14 (mm) 1488 1488 148 1488
Cantlever Breite L10 (mm) 175 175 175 175
Entfernung von Gabelwedel zu Gabelwagen r (mm) 155 155 155 155
Reisegeschwindigkeit, beladen/unladen km/h 10/10 10/10 10/10 10/10
Hubgeschwindigkeit, beladen/unladend mm/s 280/300 280/300 280/300 300/320
Senkung der Geschwindigkeit, beladen/unladen mm/s 320/300 320/300 320/300 320/300
Bewegungsgeschwindigkeit, beladen/unladend mm/s 190/200 190/200 190/200 190/200
Servicebremse Regenerative Bremse Regenerative Bremse Regenerative Bremse Regenerative Bremse
Feststellbremse Elektro magnetisch Elektro magnetisch Elektro magnetisch Elektro magnetisch
Antriebsmotor -Bewertung S260 min KW 7.5 (ac) 7.5 (ac) 7.5 (ac) 7.5 (ac)
Hubmotorbewertung bei S315% KW 20 (AC) 20 (AC) 20 (AC) 20 (AC)
Systemdruck Bar 200 200 200 200
Batterie ACC.TO DIN 43531/35/36A, B, C, NEIN 4pzs560 4pzs560 4pzs560 5pzs600 (700)
Batteriespannung, Nennkapazität K5 V/ah 80/560 80/560 80/560 80/600 (700)
Batteriegewicht kg 1480 (1450-1510) 1480 (1450-1510) 1480 (1450-1510) 1780 (1750-1810)
Traktionskontrollart AC AC AC AC
Schallpegel am Fahrerohr nach EN 12053DB (a) Db (a) 68 68 68 68
Lenkung EPS EPS EPS EPS
* Option: Lithiumbatterie 80V/550AH (Ladegerät 80V/200a)
