Electric Fork Reach Truck

HOME / Produkt / Schmalgangstapler / Electric Fork Reach Truck
Modell

CQDH18C

Electric Fork Reach Truck

Vorteil:

Sicherheit und Stabilität:
● Wechselstromantrieb mit hoher Effizienz, keine Kohlenstoffbürste, sehr gute Rampenstartleistung.
● Zwei Modellfunktion können die Geschwindigkeit von Hebe und Absenkung steuern.
● Niedriger Schwerpunkt, ausgezeichnete Betriebsstabilität.
● Kleiner Drehradius, gute Drehleistung.
● Mit fortschrittlicher variabler Frequenz -Wechselstrom -Motor -Wartung und hervorragender Leistung.
● Kann die Geschwindigkeit des Fahrens und Hebens gleichzeitig steuern.
● Stoßdämpfersystem unterstützen eine gute Rauschreduzierung.
● Weitansicht Mast und klare Sichtbarkeit.
● Mit vollem freies Heben können Sie in der begrenzten Dachumgebung funktionieren.
● Importieren Sie das proportionale Hydraulikventil und eine einstellbare Geschwindigkeit zum Anheben/Absenken.
● Multifunktionsanzeige: Batteriestatus, Stundenmesser, Fehlercode, langsamer Laufstatus usw.
● Big Power Controller (350A) mit Big Power Elektromotor (10 kW), Unterstützung hervorragender Zuverlässigkeit.
● Doppelte Schere Reichweite Die Reichweite der Reichweite bis zu 1000 mm.
● Der mit dem Rahmen festgelegte Mast kann der Mast zum Gleichgewichtsgewicht werden und das gesamte Servicegewicht verringern.
● Gewährleisten Sie mit einem fortgeschrittenen elektrischen Steuersystem von 36 V, einem kleineren elektrischen Strom, die Zuverlässigkeit des Batteriesystems.
● Hohe Anheben und Absenkung, 300% schneller als normaler LKW.
Strukturell:
● Seitenstraße ist sehr bequem, Wartung zu erledigen und Batterien zu ersetzen.
● Die Canbus -Technologie reduziert die Komplexität der Verkabelung und macht die Linie klar und ordentlich. Erhöht die Zuverlässigkeit des LKWs und leicht zu reparieren.
● Der Mast kann vom Rahmen getrennt sein, sehr gute Austauschbarkeit (Option) .

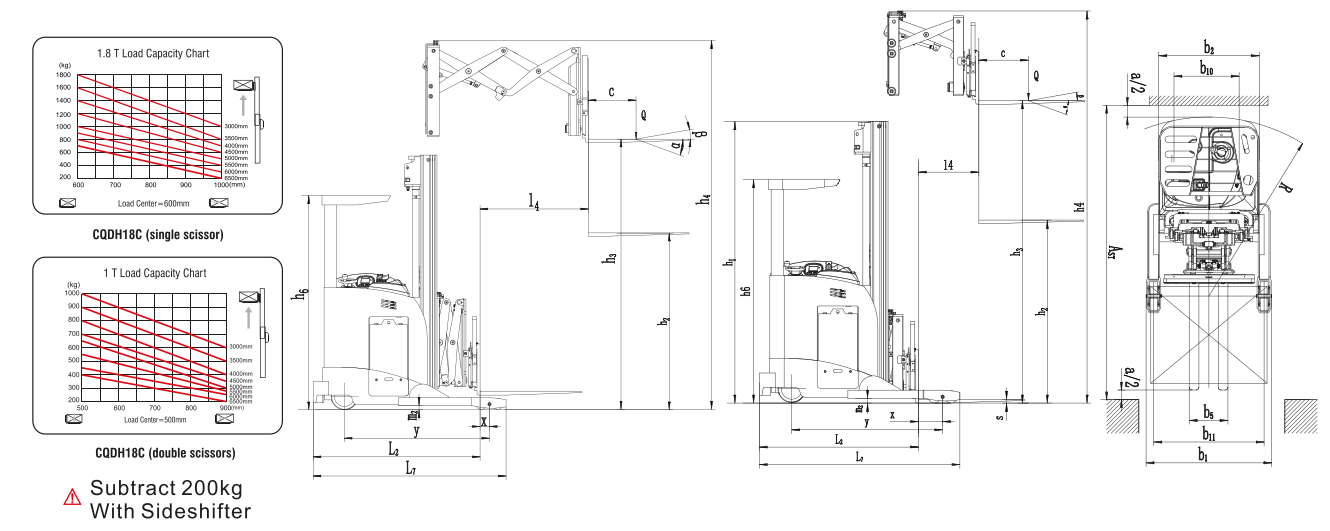

ABMESSUNG Zeichnung:

Herstellertypdesign CQDH18C (Einzelschere)
Antrieb: Elektrisch (Batterieart, Netz, ..., Diesel, Benzin, Kraftstoffgas Elektrisch
Bedienertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker Stehen
Nennkapazität/Nennlast Q (kg) 1800
Last in der Mitte c (mm) 600
Lastentfernung, Mitte der Antriebsachse zu Gabel x (mm) 246
Radstand y (mm) 1522
Servicegewicht kg 3310/3360/3410 3550/3650/3750/3850/3950
Achsbelastung, vorne/hinten unbegrutzelt kg 1270/2380
Achsbelastung, Fork Fortgeschrittene, beladene vorne/hinten beladen kg 3480/1970
Achsbelastung, Gabel zurückgezogen, vorne/hinten beladen kg 3330/2120
Reifen: Festes Gummi, Superelastic, Pneumatic, Polyurethan Polyurethan
Reifengröße, vorne φ280 × 100
Reifengröße, hinten φ125x82
Zusätzliche Räder (Abmessungen) φ160x60
Räder, Zahlen vorne/hinten (× = angetriebene Räder) 1x 2/4
Profil, vorne B10 (mm) 673
Profil, hinten B11 (mm) 1140
Neigung des Mast/Gabelwagens vorwärts/rückwärts A/B (°) 2/5
Höhe, Mast gesenkt H1 (mm) 2125/2375/2625 2185/2345/2505/2675/2835
Fre Lift H2 (mm) N / A 1575/1700/1825/2000/2125
Maximale Lifthöhe H3 (mm) 3000/3500/4000 4500/5000/5500/6000/6500
Höhe, Mast erweitert H4 (mm) 3900/4400/4900 5400/5900/6400/6900/7381
Höhe des Overhead Guard (Kabine) H6 (mm) 2246
Gesamtlänge L1 (mm) 2716
Länge zu Gabeln

L2 (mm)

1618
Gesamtbreite B1/B2 (mm) 1298/1040
Gabel Abmessungen DIN ISO 2331 s/e/l (mm) 40/100/1070
Fork Carriage ISO 2328, Klasse/Typ A, B 2a
Fork-Carriage-Breite B3 (mm) 940 940
Gabelstrahl B5 (mm) 200-680 200-680
Abstand zwischen Radarmen/Belastungsflächen B4 (mm) 982 982
Entfernung erreichen L4 (mm) 500
Bodenfreiheit, beladen, unter dem Mast M1 (MM) 49
Gangbreite für Palles 1000 × 1200 Kreuzungen AST (mm) 3013
Gangbreite für Paletten 800 × 1200 Länge AST (mm) 3085
Radius drehen WA (mm) 1848
Länge über Radarmen L7 (mm) 2023
Reisegeschwindigkeit, beladen/unladen km/h 6.5/7.0
Hubgeschwindigkeit, beladen/unladend MS 0,20/0,30
Senkung der Geschwindigkeit, beladen/unladen MS 0,32/0,312
Geschwindigkeit erreichen, beladen/unladen MS 0.1 0.1
Max.Gradabilität, beladen/unladen % 5/12
Servicebremse Elektromagnetisch
Antriebsmotor -Bewertung S260 min KW 3.0 (AC)
Hubmotorbewertung bei S315% KW 10.0 (ac)
Batteriespannung/Nennkapazität K5 (V/(ah) oder KWh 36/700
Batteriegewicht kg 810
Schalldruckpegel auf dem Fahrersitz db (a) 75

Herstellertypdesign CQDH18C (Doppelschere)
Antrieb: Elektrisch (Batterieart, Netz, ..., Diesel, Benzin, Kraftstoffgas Elektrisch
Bedienertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker Stehen
Nennkapazität/Nennlast Q (kg) 1000
Last in der Mitte c (mm) 600
Lastentfernung, Mitte der Antriebsachse zu Gabel x (mm) 123 99
Radstand y (mm) 1522
Servicegewicht kg 3410/3460/3560 3700/3800/39000/4000/4100
Achsbelastung, vorne/hinten unbegrutzelt kg 1322/2478
Achsbelastung, Fork Fortgeschrittene, beladene vorne/hinten beladen kg 3083/1717
Achsbelastung, Gabel zurückgezogen, vorne/hinten beladen kg 2933/1867
Reifen: Festes Gummi, Superelastic, Pneumatic, Polyurethan Polyurethan
Reifengröße, vorne φ280 × 100
Reifengröße, hinten φ125x82
Zusätzliche Räder (Abmessungen) φ160x60
Räder, Zahlen vorne/hinten (× = angetriebene Räder) 1x 2/4
Profil, vorne B10 (mm) 673
Profil, hinten B11 (mm) 1140
Neigung des Mast/Gabelwagens vorwärts/rückwärts A/B (°) 2/5
Höhe, Mast gesenkt H1 (mm) 2125/2375/2625 2185/2345/2505/2675/2840
Fre Lift H2 (mm) N / A 1575/1700/1825/2000/2125
Maximale Lifthöhe H3 (mm) 3000/3500/4000 4500/5000/5500/6000/6500
Höhe, Mast erweitert H4 (mm) 4035/4535/5035 5535/6035/6535/7035/7535
Höhe des Overhead Guard (Kabine) H6 (mm) 2246
Gesamtlänge L1 (mm) 2585/2820
Länge zu Gabeln

L2 (mm)

1726/1750
Gesamtbreite B1/B2 (mm) 1298/1040
Gabel Abmessungen DIN ISO 2331 s/e/l (mm) 40/100/1070
Fork Carriage ISO 2328, Klasse/Typ A, B 2a
Fork-Carriage-Breite B3 (mm) 940 940
Gabelstrahl B5 (mm) 200-680 200-680
Abstand zwischen Radarmen/Belastungsflächen B4 (mm) 982 982
Entfernung erreichen L4 (mm) 1200
Bodenfreiheit, beladen, unter dem Mast M1 (MM) 49
Gangbreite für Palles 1000 × 1200 Kreuzungen AST (mm) 3110/3131
Gangbreite für Paletten 800 × 1200 Länge AST (mm) 3197/3220
Radius drehen WA (mm) 1848
Länge über Radarmen L7 (mm) 2023
Reisegeschwindigkeit, beladen/unladen km/h 6.5/7.0
Hubgeschwindigkeit, beladen/unladend MS 0,20/0,30
Senkung der Geschwindigkeit, beladen/unladen MS 0,32/0,312
Geschwindigkeit erreichen, beladen/unladen MS 0.1 0.1
Max.Gradabilität, beladen/unladen % 5/12
Servicebremse Elektromagnetisch
Antriebsmotor -Bewertung S260 min KW 3.0 (AC)
Hubmotorbewertung bei S315% kW 10.0 (ac)
Batteriespannung/Nennkapazität K5 (V/(ah) oder kWh 36/700
Batteriegewicht kg 810
Schalldruckpegel auf dem Fahrersitz DB (A) 75
