Elektrischer Schubmaststapler -Ningbo Ruyi Joint Stock Co, Ltd.

Modell

CQD15

Elektrischer Schubmaststapler

Max. Hubhöhe: 8000 mm

Vorteil:

Standard

● AC-Steuerungssystem.

● Servolenkungssystem (EPS).

● Das Multifunktionsdisplay kann Folgendes anzeigen: Bremsstatus, Fahrtrichtung, Betriebsstundenzähler, Fahrgeschwindigkeit, Fehlercode usw.

● Manuelles Mehrventil.

● Einstellbare Geschwindigkeit für das Heben/Senken der Gabeln, den Mast vorwärts/rückwärts und die Seitenverschiebung nach rechts/links.

● Getriebe der deutschen ZF-Marke.

● Verstellbares Lenkrad.

● Mit Vorrichtung zur Begrenzung der Fahrgeschwindigkeit bei Gabeln auf hoher Ebene.

● Elektronische Vorrichtung zur Höhenbegrenzung.

Option

● Elektronisches Multiventil.

● Fingertipp-Steuerknüppel.

● Seitenverschiebung.

● Höhenauswahl- und Höhenpositionierungssystem.

● LCD-Display und Kamera (LCD für Kühllagerung verfügbar).

● Fahrt-/Rückfahr-Blinklichter.

● Seitlicher Akku.

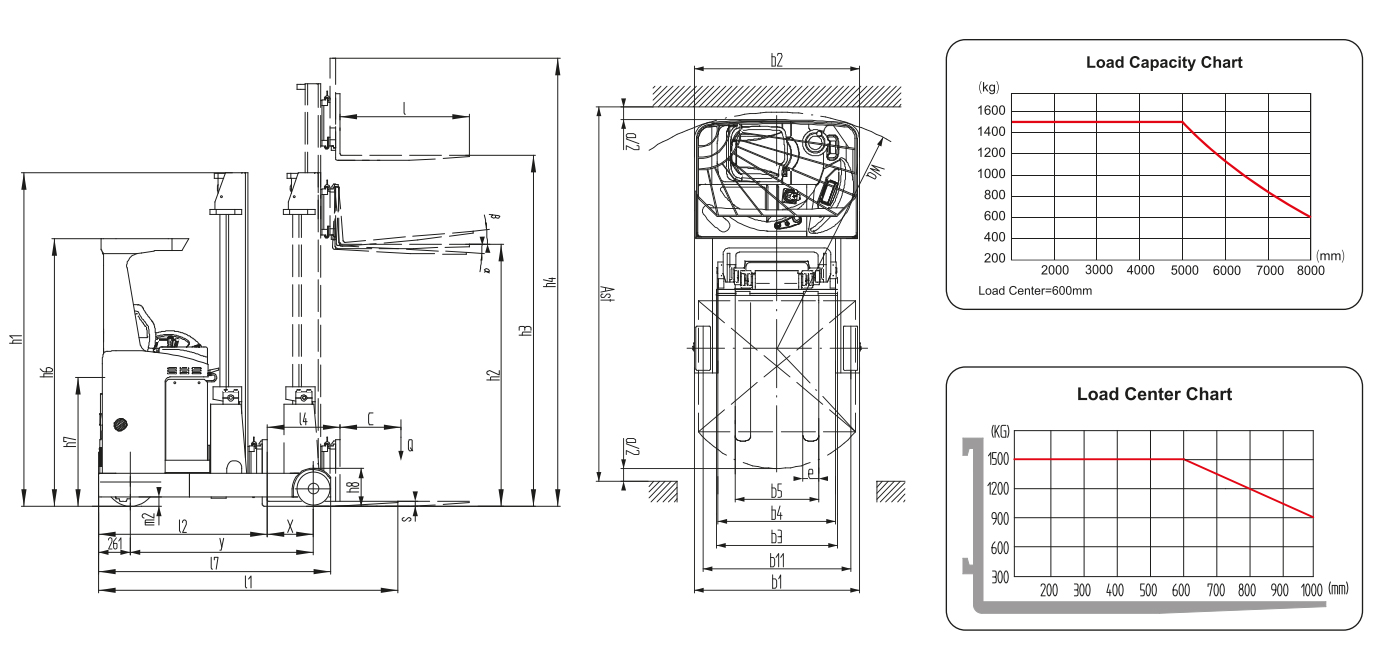

ABMESSUNG Zeichnung:

Typenbezeichnung des Herstellers		CQD15
Antrieb: Elektro (Batterietyp, Netz,...), Diesel, Benzin, Treibgas		Elektrisch
Bedienertyp: Hand, Fußgänger, stehend, sitzend, Kommissionierer		Sitzend
Nennkapazität/Nennlast	Q(kg)	1500
Lastschwerpunktabstand	c(mm)	600
Lastabstand, Mitte Antriebsachse bis Gabel	x(mm)	365
Radstand	y(mm)	1500
Dienstgewicht	kg	3410 ¹⁾
Achslast, unbeladen vorne/hinten	kg	2017/1393 ¹⁾
Achsbelastung, Gabel vorgeschoben, beladen vorne/hinten	kg	1050/3860 ¹⁾
Achslast, Gabel eingefahren, beladen vorne/hinten	kg	1830/3080 ¹⁾
Reifen: Vollgummi, superelastisch, pneumatisch, Polyurethan		Polyurethan
Reifengröße vorne	mm	Φ310x125
Reifengröße hinten	mm	Φ285x110
Räder, Anzahl vorne/hinten (x = angetriebene Räder)		1X/2
Profil, hinten	b11(mm)	1090
Neigung des Masts/Gabelträgers nach vorne/hinten	a/b(°)	2/2(Gabel)
Höhe, Mast abgesenkt	h1(mm)	2090/2340/2740/2240/2740/3190/3390
Kostenloser Aufzug	h2(mm)	0/0/0/1440/1940/2390/2590
Kostenloser Aufzug	Hmm)	0/0/0/1700/2100/2500/2700
Max. Hubhöhe	h3(mm)	3000/3500/4000/5000/6200/7400/8000
Höhe, Mast ausgefahren	h4(mm)	3800/4300/4800/5800/7000/8200/8800
Höhe des Fahrerschutzdaches (Kabine)	h6(mm)	2140
Gesamtlänge	l1(mm)	2433
Länge bis zur Vorderseite der Gabeln	l2(mm)	1300
Gesamtbreite	b1/b2 (mm)	1200/1200
Gabelabmessungen DIN ISO 2331	s/e/l(mm)	35/100/1070
Gabelträger ISO 2328, Klasse/Typ A, B		2A
Breite des Gabelträgers	b3(mm)	928
Gabelaufstrich	b5(mm)	680
Abstand zwischen Radarmen/Ladeflächen	b4(mm)	840
Distanz erreichen	;4(mm)	550
Bodenfreiheit, beladen, unter dem Mast	m1(mm)	80
Gangbreite für Paletten quer 1000 x 1200	Ast(mm)	2880
Gangbreite für Paletten 800 x 1200 längs	Ast(mm)	2930
Wenderadius	Wa(mm)	1780
Länge über die Radarme	l7(mm)	1880
Fahrgeschwindigkeit, beladen/unbeladen	km/h	8.0/8.3
Hubgeschwindigkeit, beladen/unbeladen	MS	0,24/0,3
Senkgeschwindigkeit, beladen/unbeladen	MS	0,45/0,36
Erreichen der Geschwindigkeit, beladen/unbeladen	MS	0,1/0,1
Max. Steigfähigkeit, beladen/unbeladen	%	10/10
Betriebsbremse		Elektromagnetisch
Antriebsmotorleistung S2 60 min	kW	3,0 (Wechselstrom)
Motorleistung bei S3 um 15 % anheben	kW	8.2 (Wechselstrom)
Batteriespannung/Nennkapazität K5	(V)/(Ah) oder kWh	48/400
Batteriegewicht	kg	640
Schalldruckpegel am Fahrersitz	dB(A)	70

(*) bedeutet ohne Rückenlehne

1) wenn die Hubhöhe 8 Meter beträgt

* Option: Lithiumbatterie 350AH (Ladegerät 48V/100A)
