Gegengewichts-Schubmaststapler

HOME / Produkt / Schmalgangstapler / Gegengewichts-Schubmaststapler
Modell

CQD25-D

Gegengewichts-Schubmaststapler

Vorteil:

Hohe Effizienz und Flexibilität
● Ein-Tasten-Startpasswort-Anmeldung, bequemer zum Starten des Staplers
● Elektrisches Servolenkungssystem (EPS)
● 180/360-Grad-Lenkmodus.
● Der Wechselstrommotor sorgt für eine hohe Fahrgeschwindigkeit (beladen/unbeladen): 10,5/11 km/h.
● 4-stufige Fahrgeschwindigkeitswahl.
● Intelligent optimiertes Lenkgeschwindigkeitskontrollsystem: Das System analysiert den Reifenwinkel sowie die Fahr- und Lenkrichtung und passt die Geschwindigkeit dann automatisch an, um maximale Sicherheitsleistung zu erzielen.
● Das gabelseitige Kamerasystem sorgt für eine bessere Sicht und vermeidet das Problem, dass die Paletten beim Stapeln blockiert werden.
● Luxuriöser Polstersitz mit OPS-Funktion.
● Standardmäßig integrierter Seitenschieber. 		Die Konsole wurde vollständig optimiert und aktualisiert
● Der aus Deutschland importierte Daumenschalter lässt sich nach vorne neigen und passt sich dem ergonomischen Design an. bequem zu bedienen; Der Daumen kann bequem den vorderen/hinteren Knopf und die Hupe steuern.
● Die Armlehne ist mit einem Polyschaumkissen ausgestattet, das für einen längeren Betrieb bequemer ist.
● Integrierter Schaltknopf (zur Steuerung von LED-Scheinwerfern, Lüftern, Rotlicht usw.) mit erweiterten Funktionen für eine einfache Bedienung.
● Das Lenkrad ist vorne und hinten verstellbar und mit einer Lenkungsdämpfung ausgestattet.
● Die Konsole ist mit mehreren Speichermöglichkeiten ausgestattet.
● Großbildschirm-Farbinstrument, Echtzeitanzeige von Fahrzeuggeschwindigkeit, Arbeitsmodus, Arbeitszeit, Batterieleistung, Radwinkel und Fehlern sowie anderen Informationen (Option für mechanische Steuerung).
● Mit Passwort-Login-Schnittstelle. (Für magnetische Steuerung)
● Alle Funktionen können mit der Touchscreen-Steuerung bedient werden, z. B. Vorwärts-/Rückwärtsschalter, Scheinwerfersteuerung, Hupensteuerung, 180/360-Grad-Lenkmodus per Ein-Tasten-Umschaltung usw.
● Es kann mit einem Kamerasystem kommunizieren und das Bild direkt auf dem Instrument anzeigen.
● Es kann mit dem Wiegesystem des Fahrzeugs kommunizieren und das Gewicht der Waren in Echtzeit auf dem Instrument anzeigen (Option).
● Es kann mit dem Fahrzeughöhenpositionierungssystem kommunizieren, die Höhe der Gabeln in Echtzeit auf dem Instrument anzeigen und die Bedienung der festen Höhe/des festen Bodens durchführen. Option(Option).
Sicherheit und Stabilität
● Der Mast hat ein versetztes Design und optimiert die Sicht des Bedieners.
● Höhenbegrenzungsfunktion, Hochgeschwindigkeitsbegrenzungsfunktion, Drehgeschwindigkeitsbegrenzungsfunktion.
● Die Hubgerüstgeschwindigkeit wird beim Erreichen der Endposition automatisch reduziert.
● VOLLSTÄNDIGES AC-Steuerungssystem mit CAN-Kommunikationstechnologie.
● Die Betriebsbremse wird gleichzeitig durch eine hydraulische Bremse und eine regenerative Bremse betätigt, mit kurzem Bremsweg.
● Automatische elektromagnetische Bremse nach dem Parken.
● Sitz mit Ausschaltschalter, wenn der Bediener den Sitz verlässt.
● Serienmäßig: Warnleuchten, Scheinwerfer, Rückspiegel.
● Option: ACS-Funktion (wenn der Mast angehoben und nach vorne bewegt wird, kann er die Vibrationen des Staplers reduzieren)
Servicefähigkeit
● Einteilige obere Abdeckung mit offenem Design, bequem zur Wartung von Steuerung, Hebepumpen, Hydraulikgeräten, Antriebsmotoren und Bremssystemen usw.
●Die seitliche Batterie kann zusammen mit dem Mast herausgefahren werden, was die Wartung/den Austausch der Batterie erleichtert.
●Alle elektrischen Teile sind modular aufgebaut und lassen sich leicht installieren und warten.

Optional:
● Kamerasystem
● Schnellhebefunktion
● Wiegesystem
● Blaues Licht
● Touchscreen-Instrument
● Akku mit hoher Kapazität (800 Ah, 930 Ah)
● Lithiumbatterie
● Dokumenteninhaber

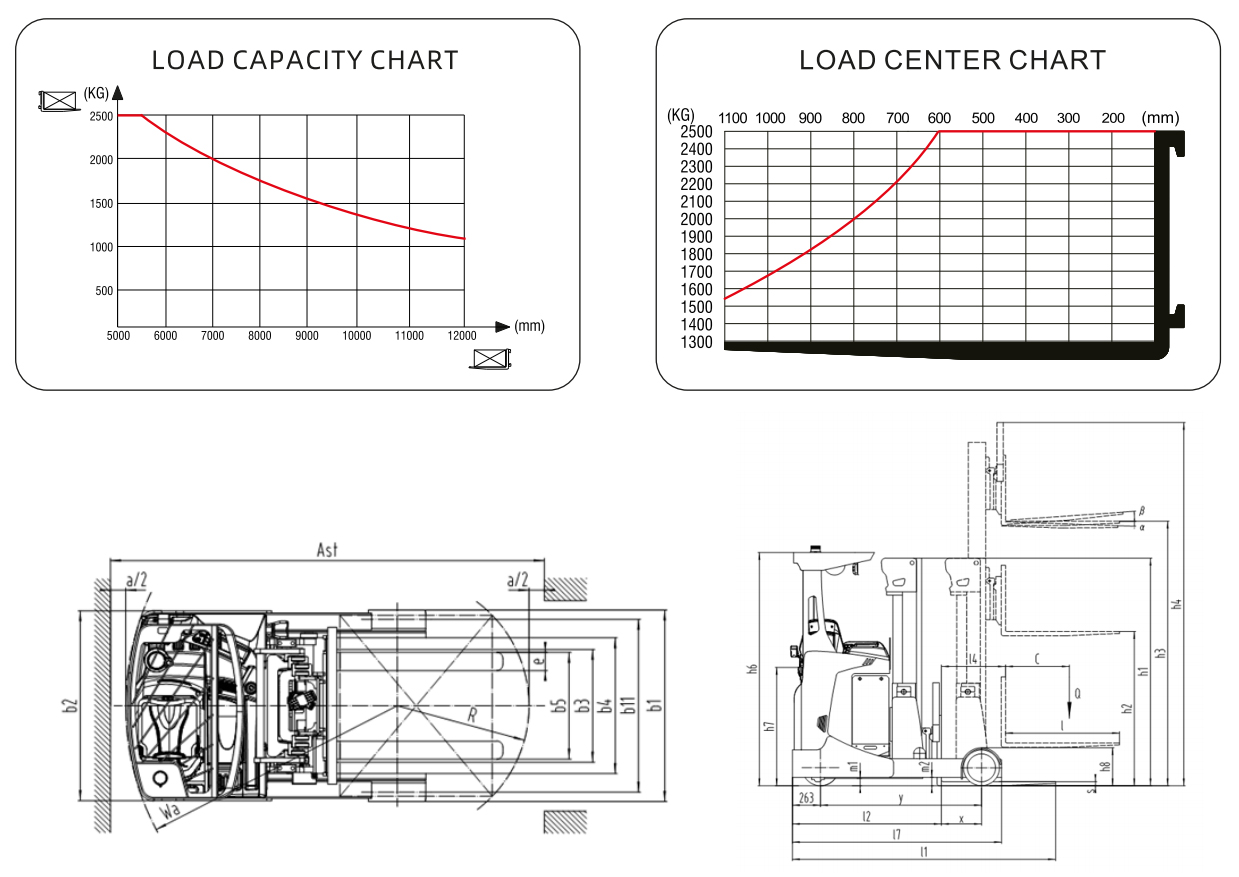

ABMESSUNG Zeichnung:

● Verstellbares Lenkrad ● Verstellbarer Polstersitz ● Die Batterie kann zusammen mit dem Mast und der seitlichen Struktur entfernt werden, um die Wartung oder den Austausch der Batterie zu erleichtern.



Vollständig aktualisierte Konsole
Großbildinstrumente und Fingerspitzen-Sticks, übernommen in Deutschland ELOBAU, mit ergonomischem Design, können Batterieleistung, Radwinkel, Fehler und andere Informationen anzeigen. 		Gabelkamera
Das an der Gabel angebrachte Kamerasystem sorgt für eine bessere Sicht beim Bewegen der Gabel und vermeidet das Problem, dass die Sicht beim Stapeln durch die Palettenfüße blockiert wird. Die Kamera besteht aus Edelstahl, der IP-Schutzgrad ist P69, der Stoßfestigkeitsgrad ist 10G. Keine Angst vor Stößen. 		Ein-Nichte-Cover
Für eine einfache und schnelle Wartung lässt sich der Deckel öffnen.
Weitsichtmast
Das Mastsystem und der Dachschutz übernehmen die neue Struktur und optimieren die Sicht des Bedieners. 		Höhenpositionierungssystem
Verwenden Sie einen Absolutwertgeber. Beginnen Sie mit dem Zählen bei 0. 		Aktives Stabilisierungssystem für Gabelstapler ASC
Wenn sich der Mast vorwärts und rückwärts bewegt, wird die Betriebsbremse automatisch blockiert, wodurch sichergestellt werden kann, dass sich der Stapler nicht vorwärts und rückwärts bewegt, wodurch die Stabilität des Staplers verbessert wird.


Typenbezeichnung des Herstellers C0D25-D
Antrieb: Elektro (Batterietyp, Netz,..), Diesel, Benzin, Treibgas Elektrisch
Bedienertyp: Hand, Fußgänger, stehend, sitzend, Kommissionierer Sitzend
Nennkapazität/Nennlast Q(kg) 2500
Lastschwerpunktabstand c(mm) 600
Lastabstand, Mitte Antriebsachse bis Gabel x(mm) 378
Radstand y(mm) 1650
Dienstgewicht kg 5830
Achslast, unbeladen vorne/hinten kg 2850/3180
Achsbelastung, Gabel eingefahren, unbeladen vorne/hinten kg 2350/3750
Achsbelastung, Gabel vorgeschoben, beladen vorne/hinten kg 1150/6950
Achslast, Gabel eingefahren, beladen vorne/hinten kg 2850/5330
Reifen: Vollgummi, Superelastik, Luft, Polyurethan Polyurethan
Reifengröße vorne mm φ343×140
Reifengröße hinten mm φ343×140
Räder, Anzahl vorne/hinten (×=angetriebene Räder) 1x/2
Profil, vorne b10(mm) N / A
Profil, hinten b11(mm) 1195
Neigung des Mastes/Gabelträgers nach vorne/hinten a/b(°) 2/4
Höhe, Mast abgesenkt h1 (mm) 2240/2490/2740/2340/2480/2740/3190/3390/3590/3890/4220/4520/4720/4820
Freihub (mit Lastschutzgitter) h2 (mm) 0/0/0/1400/1568/1800/2250/2450/2650/2950/3280/3580/3780/3880
Freihub (ohne Lastschutzgitter) h2(*)(mm) 0/0/0/1736/1904/2136/2536/2736/2936/3236/3600/3900/4100/4200
Hubhöhe h3 (mm) 3000/3500/4000/5000/5500/6200/7400/8000/8600/9500/10200/11100/11700/12000
Höhe, Mast ausgefahren h4(mm) 3940/4440/4940/5940/6440/7140/8340/8940/9540/10440/11140/12040/12640/12940
Höhe des Fahrerschutzdaches (Kabine) h6(mm) 2210
Sitzhöhe bezogen auf SIP/Standhöhe h7(mm) 1116
Höhe der Radarme h8(mm) 360
Gesamtlänge l1(mm) 2610
Länge bis zur Vorderseite der Gabeln l2(mm) 1536
Gesamtbreite b1/b2(mm) 1345/1260
Für Maße DIN IS02331 s/e/l(mm) 45/125/1070
GabelwagenIS02328, Klasse/Typ A, B 2B
Breite des Gabelträgers b3(mm) 928
Gabelaufstrich b5(mm) 330/688
Abstand zwischen Radarmen/Ladeflächen b4(mm) 900
Distanz erreichen l4(mm) 600
Bodenfreiheit, beladen, unter dem Mast m1(mm) 70
Bodenfreiheit, Mitte Radstand m2(mm) 60
1Gangbreite für Paletten 1000×1200 quer Ast(mm) 2980
2Gangbreite für Paletten 800×1200 längs Ast(mm) 3025
Wenderadius Wa(mm) 1920
Länge über die Radarme I7(mm) 2100
Fahrgeschwindigkeit, beladen/unbeladen km/h 10/12
Hubgeschwindigkeit, beladen/unbeladen MS 350/580
Senkgeschwindigkeit, beladen/unbeladen MS 450/450
Erreichen der Geschwindigkeit, beladen/unbeladen MS 120/120
Steigfähigkeit, beladen/unbeladen % 10/11
Max. Steigfähigkeit, beladen/unbeladen % 10/11
Betriebsbremse Elektromagnetisch
Antriebsmotorleistung S260 min kW 6,5 (Wechselstrom)
Hubmotorleistung bei S315 % kW 15
Batteriespannung/Nennkapazität K₅ (V)/(Ah) oder kWh 48/840
Batteriegewicht kg 1240
Betriebsdruck Bar 18
Schalldruckpegel am Fahrersitz dB(A) 69.7
Option:
1)Kamera
2)ASC
3) Blei-Säure-Batterie-Option: 48 V/700 Ah, 48 V/775 Ah, 48 V/840 Ah, 48 V/930 Ah
4) Lithium-Batterie-Option: 48 V/400 Ah, 48 V/450 Ah, 48 V/600 Ah, 48 V/750 Ah, 48 V/875 Ah

Masttisch
Max. Hubhöhe h3(mm) 3000 3500 4000 5000 5500 6200 7400 8000 8600 9500 10200 11100 11700 12000
Kapazität, Mast ausgefahren kg 2500 2500 2500 2500 2500 2350 1320 1215 1115 1500 1350 1250 1200 1100
Höhe, Mast abgesenkt h1(mm) 2240 2490 2740 2340 2480 2740 3190 3390 3590 3890 4220 4520 4720 4820
Freihub (mit Lastschutzgitter) h2(mm) 0 0 0 1400 1568 1800 2250 2450 2650 2950 3280 3580 3780 3880
Freihub (ohne Lastschutzgitter) h2(mm) 0 0 0 1736 1904 2136 2536 2736 2936 3236 3600 3900 4100 4200
Höhe, Mast ausgefahren h4(mm) 3940 4440 4940 5940 6440 7140 8340 8940 9540 10440 11140 12040 12640 12940

Tragfähigkeitstabelle mit Batterie 1215 x 500 x 751 mm, 1250 kg
LC=600mm LC=700mm LC=800mm LC=900mm LC=1000mm
Hubhöhe (mm) Restkapazität (kg), mit integrierter Seitenverschiebung
≤6000 2500 2226 2006 1826 1675
6200 2350 2092 1886 1716 1574
7400 2050 1825 1645 1497 1373
8000 1900 1692 1525 1387 1273
8600 1750 1558 1404 1278 1172
9500 1500 1336 1204 1095 1005
10200 1400 1246 1123 1022 938
10750 1350 1202 1083 986 904
11100 1250 1113 1003 913 837
11500 1200 1068 963 876 804
11700 1150 1024 923 840 770
12000 1100 979 883 803 737

Tragfähigkeitstabelle
Bleisäure 1215*420*751 1215*420*751 1215*500*751 1215*500*751
1000kg 1090 kg 1250 kg 1350 kg
700 Ah 775 Ah 840 Ah 930 Ah
Hubhöhe (mm) Restkapazität (kg), LC=600 mm, mit integrierter Seitenverschiebung
≤6000 2500 2500 2500 2500
6200 2250 2300 2350 2400
7400 1950 2000 2050 2100
8000 1800 1850 1900 1950
8600 1650 1700 1750 1800
9500 1400 1450 1500 1550
10200 1300 1350 1400 1450
10750 1250 1300 1350 1400
11100 1200 1200 1250 1300
11500 1100 1150 1200 1250
11700 1050 1100 1150 1200
12000 1000 1050 1100 1150
