Elektrische Reichweite

HOME / Produkt / Schmalgangstapler / Elektrische Reichweite
Modell

CQD20-D

Elektrische Reichweite

Max. Hubhöhe: 14500 mm

Vorteil:

Hohe Effizienz und Flexibilität
● Ein-Taste-Startkennwortanmeldung, bequemer, um den LKW zu starten.
● Elektrisches Servolenkungssystem (EPS).
● 180/360 Grad Lenkmodus.
● Wechselstrommotor bietet eine hohe Antriebsgeschwindigkeit (beladen/ unladen): 10,5/ 11 km pro Stunde.
● 4-stufige Auswahl der Fahrgeschwindigkeit.
● Intelligent optimiertes Drehgeschwindigkeitskontrollsystem: Das System analysiert den Reifenwinkel, die Fahr- und Lenkrichtung und passt dann die Geschwindigkeit automatisch an, um die maximale Sicherheitsleistung zu erzielen.
● Das Nebenkamerasystem für das Gabel bietet eine bessere Ansicht und vermeidet das Problem, während des Stapelns durch die Paletten blockiert zu werden.

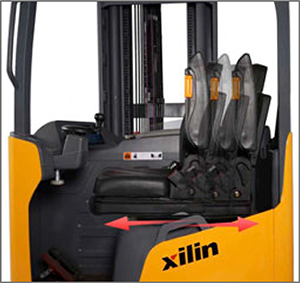

● luxuriöser Kissensitz, der mit OPS -Funktion ausgestattet ist.

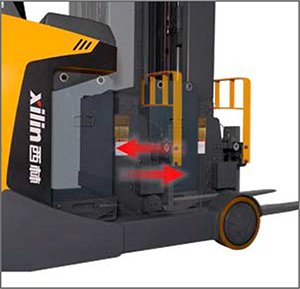

● Standard -Integral -Seitenschieber.
Sicherheit und Stabilität
● Der Mast nimmt ein Offset -Design an und optimiert die Ansichten des Bedieners.
● Höhenbegrenzungsfunktion, Funktion mit hoher Geschwindigkeitsbegrenzung, Drehgeschwindigkeitsbegrenzungsfunktion.
● Die Mastbewegungsgeschwindigkeit wird automatisch reduziert, während sie die Endposition erreicht.
● Volles AC -Steuerungssystem mit CAN -Kommunikationstechnologie.
● Die Servicebreme wird gleichzeitig durch hydraulische Bremse und regenerative Bremse mit kurzer Bremsanlage betrieben.
● Automatische elektromagnetische Bremse nach dem Parken.
● Sitz mit Stromversand, während der Betreiber den Sitz verlassen.
● Standard: Warnlichter, Scheinwerfer, Rückspiegel.
● Option: ASC -Funktion (wenn der Mast angehoben und vorwärts bewegt wird, kann er die LKW -Schwingung verringern)
Servicefähigkeit
● Einteilige obere Abdeckung mit offenem Design, bequem, um den Controller, Hebepumpen, Hydraulikgeräte, Antriebsmotoren und Bremssysteme usw. zu halten, usw.

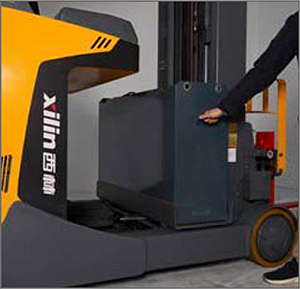

● Die Batterie des Seitenwegs kann mit Mast zusammen bewegt werden, um die Batterie bequem zu halten/zu ersetzen.
● Alle elektrischen Teile sind integriertes modulares Design, die für die Installation/Wartung einfach sind.

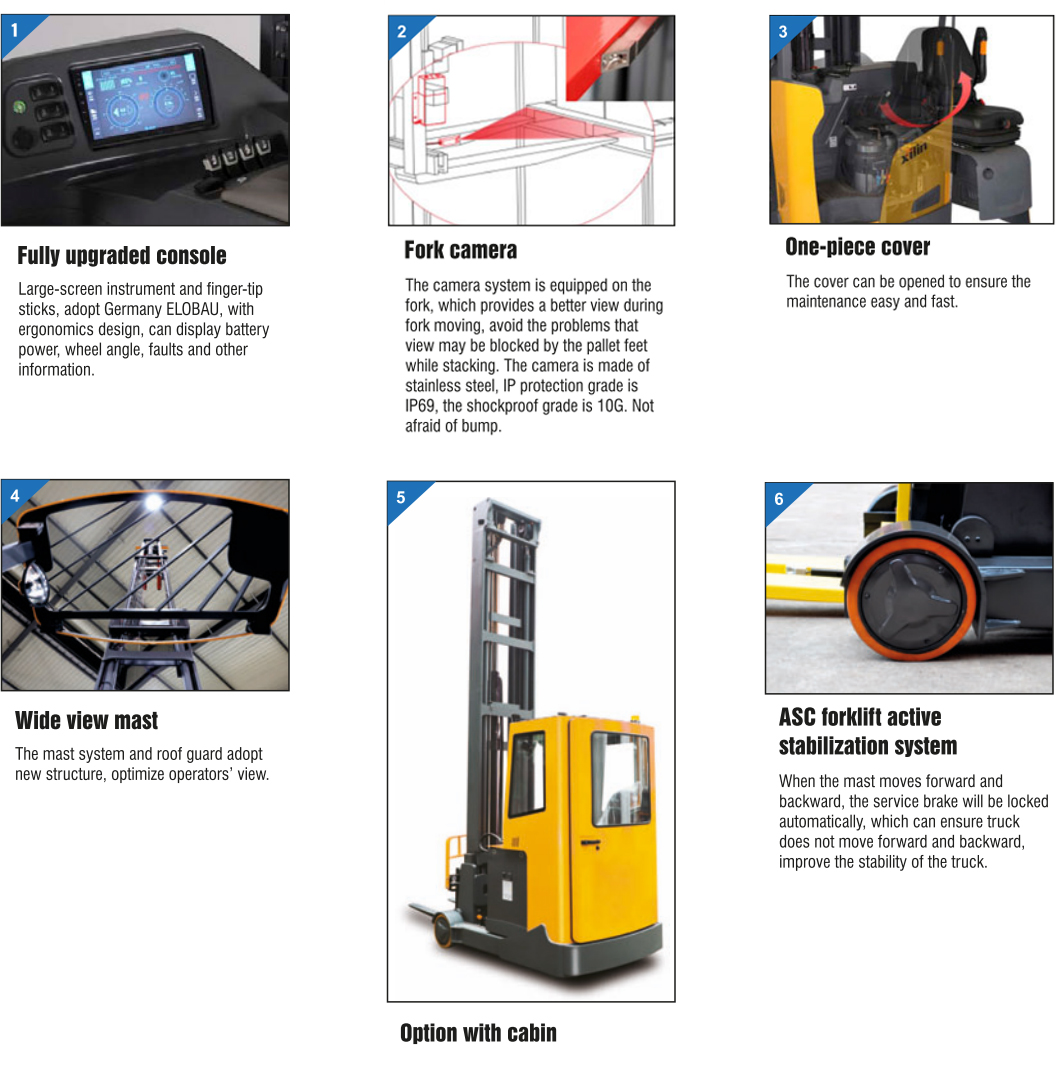

Die Konsole wurde vollständig optimiert und verbessert
● Der aus Deutschland importierte Daumenschalter kippt nach vorne zu ergonomischem Design, bequem zu betrieben. Der Daumen kann den Vorder- und Rückknopf und das Horn bequem steuern.
● Die Armruhe ist mit Poly-Foam-Kissen ausgelegt und für den langfristigen Betrieb komfortabler.
● Die Schalttaste ist integriert (um LED -Scheinwerfer, Lüfter, rotes Licht usw. zu steuern) mit erweiterten Funktionen für den einfachen Betrieb.

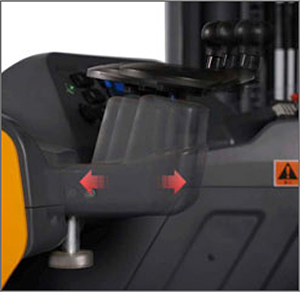

● Das Lenkrad ist vorne und hinten verstellbar und mit Lenkdämpfung ausgestattet.
● Die Konsole ist mit mehreren Speicher ausgelegt.
● Large-Screen-Farbinstrument, Echtzeitanzeige der Fahrzeuggeschwindigkeit, Arbeitsmodus, Arbeitszeit, Batterieleistung, Radwinkel und Fehler sowie andere Informationen (Option für die mechanische Steuerung).
● Mit Kennwort -Anmeldinschnittstelle. (Für magnetische Kontrolle)
● Alle Funktionen können mit Touchscreen-Steuerung wie Vorwärts-/Rückwärtsschalter, Scheinwerferregelung, Hornsteuerung, 180/360 Grad nach Ein-Key-Schalter des Lenkmodus usw. betrieben werden.
● Es kann mit Kamerasystem kommunizieren und das Bild direkt auf dem Instrument anzeigen.
● Es kann mit dem Fahrzeug -Waagesystem kommunizieren und das Gewicht der Waren auf dem Instrument in Echtzeit (Option) anzeigen.
● Es kann mit dem Fahrzeughöhenpositionierungssystem kommunizieren, die Höhe der Gabeln auf dem Instrument in Echtzeit anzeigen und den Betrieb der festen Höhe/fester Boden ausführen. Option (Option).

OPTION
● Kamerasystem

● Schnelle Hebefunktion

● Waagesystem

● Blaues Licht

● Touchscreen -Instrument

● Batterie mit hoher Kapazität (800AH, 930AH)

● Lithiumbatterie

● Dokumente Inhaber

● Verstellbares Lenkrad ● Verstellbarer Kissensitz ● Die Batterie kann mit dem Mast entfernt und mit einer Seitenwegstruktur die WArtung oder den Austausch der Batterie erleichtern.

Masttabelle

Maximale Hebegröße Höhe, Mast gesenkt Freies Heben (mit Overhead Guard) Höhe, Mast erweitert
H3 (mm) H1 (mm) H2 (mm) H4 (mm)
3000 2240 0 3940
3500 2490 0 4440
4000 2740 0 4940
5000 2340 1400 5940
6200 2740 1800 7140
7400 3190 2250 8340
8000 3390 2450 8940
8600 3590 2650 9540
9500 3890 2950 10440
10200 4190 3250 11140
11100 4490 3550 12040
12000 4790 3850 12940
12500 4956 4016 13440
13000 5226 4286 13940
14000 5556 4616 14940

Mit Seitenverschiebung CQD20-D
Maststufen 2-stufiger Mast 3-stufiger Mast 3-stufiger Mast 2-stufiger Mast 3-stufiger Mast 3-stufiger Mast 2-stufiger Mast 3-stufiger Mast 3-stufiger Mast 2-stufiger Mast 3-stufiger Mast 3-stufiger Mast
Masthöhe H3 H3 <4m Sm 10.2m H3 <4m 5m 10.2m H3 <4m 5m 10.2m H3 <4m 5m 10.2m
Batteriekapazität <500AH 600AH 800AH 930AH
Radbasis y 1510 1510 1590 1590
Gesamtlänge (mindestens) L1 2466 2542 2622 2737
Länge zu Gabeln L2 1396 1472 1552 1667
Entfernung erreichen L4 600 524 524 409
Gangbreite für Paletten 1000x1200 Kreuzungen Ast 2849 2925 3005 3120
Gangbreite für Paletten 800x1200 Länge Ast 2899 2975 3055 3170
Gangbreite für Paletten 1000x1200 Länge Ast 2950 3026 3106 3221
Gangbreite für Paletten 800x1200 Kreuzungen Ast 2720 2796 2876 2991
Drehradius (Minimum) Wa 1783 1783 1863 1863
Länge über Radarmen (exklusive Gabel) L7 1960 1960 2040 2040
Reifengröße, Laderäder (Durchmesser x Breite) / φ340x114 φ340x114 φ340x114 φ340x114
Gesamtbreite B1/B2 1270/1260 1345/1260 1270/1260 1345/1260 1270/1260 1345/1260 1270/1260 1345/1260

Lastkapazitätstabelle
LC = 600 mm LC = 700 mm LC = 800 mm LC = 900 mm LC = 1000 mm
Hubhöhe (mm) Restkapazität (kg)
≤ 6000 2000 1780 1600 1460 1340
6200 1800 1600 1440 1310 1210
7400 1600 1420 1280 1170 1070
8000 1500 1330 1200 1090 1000
8600 1400 1240 1120 1020 940
9500 1200 1070 960 870 800
10200 1150 1020 920 840 770
10750 1050 930 840 760 700
11100 1000 890 800 730 670
12000 900 800 720 650 600
12500 850 750 680 620 570
13000 800 710 640 580 530
14000 750 660 600 540 500

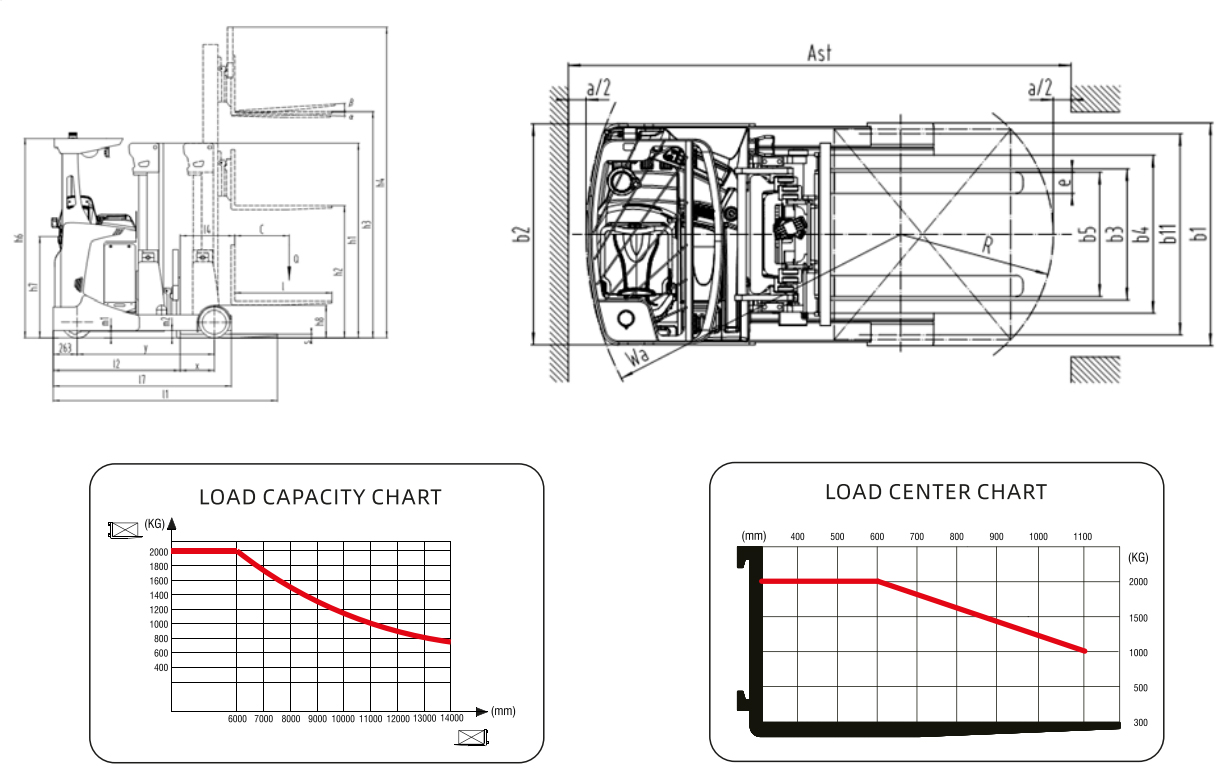

ABMESSUNG Zeichnung:

Herstellertypdesign CQD20-D
(Auftriebshöhe ≤ 9,5meter)
Antrieb: Elektrisch (Batterieart, Main, ...), Diesel, Benzin, Kraftstoffgas Elektrisch
Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker Sitzend
Nennkapazität/Nennlast Q (kg) 2000
Last in der Mitte c (mm) 600
Lastentfernung, Mitte der Antriebsachse zu Gabel x (mm) 377
Radstand y (mm) 1510
Servicegewicht kg 3605
Achsbelastung, unbeladener vorne/hinten kg 2245/1360
Achsbelastung, Fork Fortgeschrittene, beladene vorne/hinten beladen kg 727/4878
Achsbelastung, Gabel zurückgezogen, vorne/hinten beladen kg 2030/3575
Reifen: Festes Gummi, Superelastic, Pneumatic, Polyurethan Polyurethan
Reifengröße, vorne mm φ343 × 140
Reifengröße, hinten mm φ340 × 114
Räder, Zahlen vorne/hinten (× = angetriebene Räder) 1x/2
Profil, hinten B11 (mm) 1146
Neigung des Mast/Gabelwagens vorwärts/rückwärts A/B (°) 2/4
Höhe, Mast gesenkt H1 (mm) 2240/2490/2740/2340/2740/3190/3390/3590/3890
Freier Aufzug H2 (mm) 0/0/0/1400/1800/2250/2450/2650/2950
H2 (*) (mm) 0/0/0/1736/2136/2536/2736/2936/3236
Max. Hubhöhe H3 (mm) 3000/3500/4000/5000/6200/7400/8000/8600/9500
Höhe, Mast erweitert H4 (mm) 3940/4440/4940/5940/7140/8340/8940/9540/10440
Höhe des Overhead Guard (Kabine) H6 (mm) 2210
Gesamtlänge L1 (mm) 2466
Länge zu Gabeln L2 (mm) 1396
Gesamtbreite B1/B2 (mm) 1270/1260
Gabel Abmessungen DIN ISO 2331 s/e/l (mm) 40/120/1070
Fork Carriage ISO 2328, Klasse/Typ A, B 2B
Fork-Carriage-Breite B3 (mm) 928
Gabelstrahl B5 (mm) 708
Abstand zwischen Radarmen/Belastungsflächen B4 (mm) 900
Entfernung erreichen 14 (mm) 600
Bodenfreiheit, beladen, unter dem Mast M1 (MM) 80
Gangbreite für Paletten 1000 × 1200 Kreuzungen AST (mm) 2849
2 Gangbreite für Paletten 800 × 1200 Länge AST (mm) 2899
Radius drehen WA (mm) 1783
Länge über Radarmen L7 (mm) 1960
Reisegeschwindigkeit, beladen/unladen km/h 13/14
Hubgeschwindigkeit, beladen/unladend MS 0,35/0,45
Senkung der Geschwindigkeit, beladen/unladen MS 0,5/0,5
Geschwindigkeit erreichen, beladen/unladen MS 0,12/0,12
Max.Gradabilität, beladen/unladen % 10/10
Servicebremse Elektromagnetisch
Antriebsmotor -Bewertung S260 min KW 6.5 (ac)
Hubmotorbewertung bei S315% KW 8.2AC (12AC)
Batteriespannung/Nennkapazität k₅ (V)/(ah) oder KWh 48/500
Batteriegewicht kg 870
Schalldruckpegel auf dem Fahrersitz db (a) 65
Herstellertypdesign CQD20-D
(9,5meter,
Antrieb: Elektrisch (Batterieart, Main, ...), Diesel, Benzin, Kraftstoffgas Elektrisch
Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker Sitzend
Nennkapazität/Nennlast Q (kg) 2000
Last in der Mitte c (mm) 600
Lastentfernung, Mitte der Antriebsachse zu Gabel x (mm) 377
Radstand y (mm) 1510
Servicegewicht kg 4750
Achsbelastung, unbeladener vorne/hinten kg 2958/1792
Achsbelastung, Fork Fortgeschrittene, beladene vorne/hinten beladen kg 875/5875
Achsbelastung, Gabel zurückgezogen, vorne/hinten beladen kg 2444/4306
Reifen: Festes Gummi, Superelastic, Pneumatic, Polyurethan Polyurethan
Reifengröße, vorne mm φ343 × 140
Reifengröße, hinten mm φ340 × 114
Räder, Zahlen vorne/hinten (× = angetriebene Räder) 1x/2
Profil, hinten B11 (mm) 1196
Neigung des Mast/Gabelwagens vorwärts/rückwärts A/B (°) 2/4
Höhe, Mast gesenkt H1 (mm) 4190/4490/4790/4956
Freier Aufzug H2 (mm) 3250/3550/3850/4016
H2 (*) (mm) 3600/3900/4200/4366
Max. Hubhöhe H3 (mm) 10200/11100/12000/12500
Höhe, Mast erweitert H4 (mm) 11140/12040/12940/13440
Höhe des Overhead Guard (Kabine) H6 (mm) 2210
Gesamtlänge L1 (mm) 2466
Länge zu Gabeln L2 (mm) 1396
Gesamtbreite B1/B2 (mm) 1345/1260
Gabel Abmessungen DIN ISO 2331 s/e/l (mm) 40/120/1070
Fork Carriage ISO 2328, Klasse/Typ A, B 2B
Fork-Carriage-Breite B3 (mm) 928
Gabelstrahl B5 (mm) 708
Abstand zwischen Radarmen/Belastungsflächen B4 (mm) 900
Entfernung erreichen 14 (mm) 600
Bodenfreiheit, beladen, unter dem Mast M1 (MM) 80
Gangbreite für Paletten 1000 × 1200 Kreuzungen AST (mm) 2849
2 Gangbreite für Paletten 800 × 1200 Länge AST (mm) 2899
Radius drehen WA (mm) 1783
Länge über Radarmen L7 (mm) 1960
Reisegeschwindigkeit, beladen/unladen km/h 13/14
Hubgeschwindigkeit, beladen/unladend MS 0,35/0,45
Senkung der Geschwindigkeit, beladen/unladen MS 0,5/0,5
Geschwindigkeit erreichen, beladen/unladen MS 0,12/0,12
Max.Gradabilität, beladen/unladen % 10/10
Servicebremse Elektromagnetisch
Antriebsmotor -Bewertung S260 min KW 6.5 (ac)
Hubmotorbewertung bei S315% kW 8.2AC (12AC)
Batteriespannung/Nennkapazität k₅ (V)/(ah) oder kWh 48/500
Batteriegewicht kg 870
Schalldruckpegel auf dem Fahrersitz db (a) 65
Option:
1) Big Power Motor mit schnellen Aufträgen (*) ohne die Rückenlehne
2) Säurebatterie 48 V/600AH, 48 V/800AH, 48 V/930AH
3) Ilithium Battery48V/400AH, 48 V/450AH, 48 V/600AH, 48 V/750AH, 48 V/875AH
