Electric Fork Reach Truck Doppelschere

HOME / Produkt / Schmalgangstapler / Electric Fork Reach Truck Doppelschere
Modell

CQDH20C

Electric Fork Reach Truck Doppelschere

Vorteil:

Sicherheit und Produktivität
● Angetrieben von einem großen Wechselstromtriebsmotor, kein Kohlenstoffbürsten, ausgezeichnete, geneigte Rampenstartleistung.
● EPS standardmäßig, wobei Sie in jeder Zeit ein leichtes und entspannendes Lenkerlebnis präsentieren.
● Zwei Modellfunktion können die Geschwindigkeit von Hebe und Absenkung steuern.
● Niedriger Schwerpunkt, ausgezeichnete Stabilität während des Betriebs.
● Kleiner Drehradius, gute Drehleistung.
● Die Geschwindigkeit des Fahrens und Anhebens ist gleichzeitig kontrollierbar.
● Das Stoßdämpfersystem reduziert das Betriebsgeräusch sehr.
● Weitansicht Mast und klare Sichtbarkeit.
● Mit vollem freies Heben, in der Lage, im engen Raum zu arbeiten.
● Importiertes proportionales Hydraulikventil, einstellbare Geschwindigkeit zum Anheben/Absenken.
● Multifunktionsanzeige: Batteriestatus, Stundenmesser, Fehlercode, langsamer Laufstatus usw.
● 1000 mm Abstand mit Doppelschere.
● Der mit dem Rahmen fixierte Mast, wenn sich die Gabeln vorwärts bewegen, wird der Mast zum Gleichgewichtsgewicht.
● Fortgeschrittenes elektrisches Steuersystem von 36 V, kleinerer elektrischer Strom, um die Zuverlässigkeit des Batteriesystems zu gewährleisten.
● Hohe Anheben und Absenkung, 300% schneller als normaler LKW.
Strukturell
● Batterie, einfach zu ersetzen und zu bedienen.
● Die Canbus -Technologie reduziert die Komplexität der Verkabelung und macht die Linie klar und ordentlich. Erhöht die Zuverlässigkeit des LKWs und leicht zu reparieren.
● Der Mast kann getrennt werden.

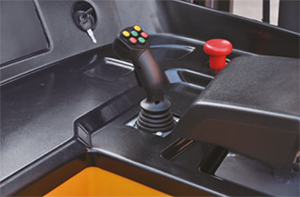

Joystick Controller
Fingerbetriebener Joystick-Controller, der für eine reibungslose und präzise Kontrolle mehrerer Funktionen ausgelegt ist.
Elektrische Servolenkung
Elektrische Servolenkung als Standardmerkmal mit intelligentem Lenkrad präsentiert ein leichtes und entspannendes Lenkerlebnis im Betrieb.

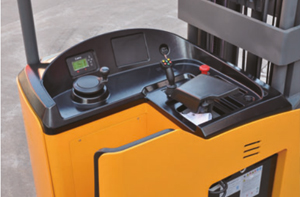

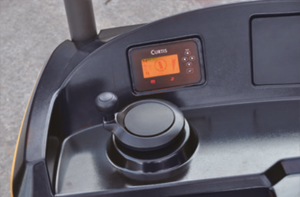

Curtis Controller und Anzeige
36 Volt Curtis AC -Steuerungssystem, kleinerer elektrischer Strom, um die Zuverlässigkeit des Batteriesystems zu gewährleisten.
Multifunktionsanzeige für Batteriestatus, Stundenmesser, Fehlercode, langsamer Laufstatus usw.

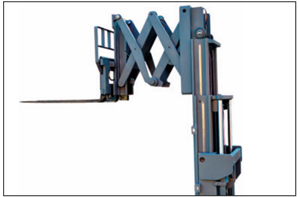

Schwerer Maststahl
Maststahl vom IC -Typ mit Schwermessgrad aus Deutschland, das mit Ruyis Strukturdesign und -bau getroffen wurde, liefert eine starke Leistung und überlegene Zuverlässigkeit.

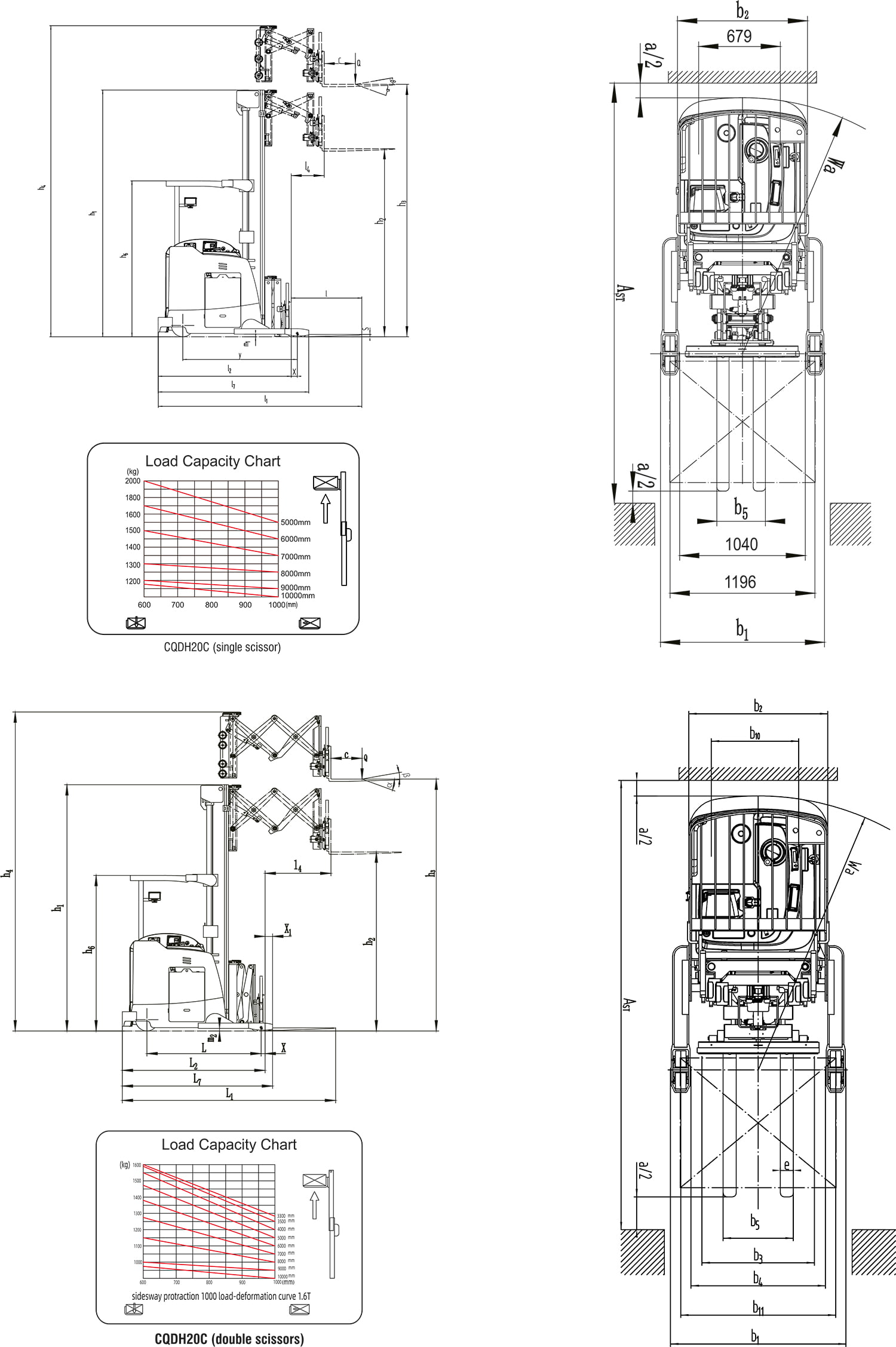

ABMESSUNG Zeichnung:

Herstellertypdesign

CQDH20C (Einzelschere)

Antrieb: Elektrisch (Batterieart, Netz, ...), Diesel, Benzin, Kraftstoffgas

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Stehen

Nennkapazität/Nennlast

Q (kg)

2000

Last in der Mitte

c (mm)

600

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

155

Radstand

y (mm)

1750

Servicegewicht

kg

4700/5000/5100/5200/5300/5600

Achsbelastung, unbeladener vorne/hinten

kg

2000/3600

Achsbelastung, Fork Fortgeschrittene, beladene vorne/hinten beladen

kg

4843/2757

Achsbelastung, Gabel zurückgezogen, vorne/hinten beladen

kg

4643/2957

Reifen: Festes Gummi, Superelastic, Pneumatic, Polyurethan

Polyurethan

Reifengröße, vorne

Φ343x140

Reifengröße, hinten

Φ125x82

Zusätzliche Räder (Abmessungen)

Φ160x60

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

1x 2/4

Profil, vorne

B10 (mm)

679

Profil, hinten

B11 (mm)

1196

Neigung des Mast/Gabelwagens vorwärts/rückwärts

a/b (0)

2/5

Höhe, Mast gesenkt

H1 (mm)

2365/2763/2933/3366/3743

Freier Aufzug

H2 (mm)

1460/1858/2028/2460/2838

Aufzug

H3 (mm)

4500/6000/6500/7670/9000

Höhe, Mast erweitert

H4 (mm)

5396/6896/7396/8570/9896

Höhe des Overhead Guard (Kabine)

H6 (mm)

2362

Gesamtlänge

L1 (mm)

2985/3034

Länge zu Gabeln

L2 (mm)

1915/1964

Gesamtbreite

B1/B2 (mm)

1352/1070

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

40/100/1070

Fork Carriage ISO 2328, Klasse/Typ A, B

2a

Fork-Carriage-Breite

B3 (mm)

940

Gabelstrahl

B5 (mm)

200-680

Abstand zwischen Radarmen/Belastungsflächen

B4 (mm)

1036

Entfernung erreichen

L4 (mm)

500

Bodenfreiheit, beladen, unter dem Mast

M1 (MM)

40

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (mm)

3329/3500

Gangbreite für Paletten 800 x 1200 Länge

AST (mm)

3419/3520

Radius drehen

WA (mm)

2040/2145

Länge über Radarmen

L7 (mm)

2284

Reisegeschwindigkeit, beladen/unladen

km/h

10.5/11.0

Hubgeschwindigkeit, beladen/unladend

MS

0,29/0,29

Senkung der Geschwindigkeit, beladen/unladen

MS

0,45/0,45

Geschwindigkeit erreichen, beladen/unladen

MS

0.1

Max. Strukturfähigkeit, beladen/unladen

%

10/15

Servicebremse

Elektromagnetisch

Antriebsmotor Bewertung S2 60 min

KW

7.0 (AC)

Hubmotorbewertung bei S3 15%

KW

14.0 (AC)

Batteriespannung/Nennkapazität K5

(V)/(ah) oder KWh

36/700 (1000)

Batteriegewicht

kg

790 (1200)

Schalldruckpegel auf dem Fahrersitz

db (a)

75

Herstellertypdesign

CQDH20C (Doppelschere)

Antrieb: Elektrisch (Batterieart, Netz, ...), Diesel, Benzin, Kraftstoffgas

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Stehen

Nennkapazität/Nennlast

Q (kg)

1600

Last in der Mitte

c (mm)

600

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

178

Radstand

y (mm)

1720

Servicegewicht

kg

4830/4930/5030/5130/5230/5330/5430/5530/5800

Achsbelastung, unbeladener vorne/hinten

kg

1880/3500

Achsbelastung, Fork Fortgeschrittene, beladene vorne/hinten beladen

kg

4480/2550

Achsbelastung, Gabel zurückgezogen, vorne/hinten beladen

kg

4295/2735

Reifen: Festes Gummi, Superelastic, Pneumatic, Polyurethan

Polyurethan

Reifengröße, vorne

Φ343x140

Reifengröße, hinten

Φ125x82

Zusätzliche Räder (Abmessungen)

Φ160x60

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

1x 2/4

Profil, vorne

B10 (mm)

679

Profil, hinten

B11 (mm)

1196

Neigung des Mast/Gabelwagens vorwärts/rückwärts

a/b (0)

2/5

Höhe, Mast gesenkt

H1 (mm)

2365/2522/2763/2933/3130/3368/3743/4113/4285/4625

Freier Aufzug

H2 (mm)

1225/1395/1720/1890/2170/2322/2756/3080/3250/3590

Aufzug

H3 (mm)

44500/5000/6000/6500/7000/7700/9000/10000/10500/11500

Höhe, Mast erweitert

H4 (mm)

5500/6000/7000/7500/8000/8600/10000/11000/11500/12500

Höhe des Overhead Guard (Kabine)

H6 (mm)

2362

Gesamtlänge

L1 (mm)

2897

Länge zu Gabeln

L2 (mm)

1827

Gesamtbreite

B1/B2 (mm)

1352/1070

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

40/100/1070

Fork Carriage ISO 2328, Klasse/Typ A, B

2a

Fork-Carriage-Breite

B3 (mm)

940

Gabelstrahl

B5 (mm)

200-680

Abstand zwischen Radarmen/Belastungsflächen

B4 (mm)

1036

Entfernung erreichen

L4 (mm)

1000

Bodenfreiheit, beladen, unter dem Mast

M1 (MM)

50

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (mm)

3230

Gangbreite für Paletten 800 x 1200 Länge

AST (mm)

3302

Radius drehen

WA (mm)

2005

Länge über Radarmen

L7 (mm)

2179

Reisegeschwindigkeit, beladen/unladen

km/h

10.5/11.0

Hubgeschwindigkeit, beladen/unladend

MS

0,29/0,29

Senkung der Geschwindigkeit, beladen/unladen

MS

0,45/0,45

Geschwindigkeit erreichen, beladen/unladen

MS

0.1

Max. Strukturfähigkeit, beladen/unladen

%

10/15

Servicebremse

Elektromagnetisch

Antriebsmotor Bewertung S2 60 min

KW

7.0 (AC)

Hubmotorbewertung bei S3 15%

KW

14.0 (AC)

Batteriespannung/Nennkapazität K5

(V)/(ah) oder KWh

36/1000

Batteriegewicht

kg

1200

Schalldruckpegel auf dem Fahrersitz

db (a)

75

Herstellertypdesign

CQDH20C (Doppelschere)

Antrieb: Elektrisch (Batterieart, Netz, ...), Diesel, Benzin, Kraftstoffgas

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Stehen

Nennkapazität/Nennlast

Q (kg)

1600

Last in der Mitte

c (mm)

600

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

178

Radstand

y (mm)

1580

Servicegewicht

kg

4430/4530/4630/4730/4830/4930

Achsbelastung, unbeladener vorne/hinten

kg

1710/3220

Achsbelastung, Fork Fortgeschrittene, beladene vorne/hinten beladen

kg

4155/2375

Achsbelastung, Gabel zurückgezogen, vorne/hinten beladen

kg

3990/2540

Reifen: Festes Gummi, Superelastic, Pneumatic, Polyurethan

Polyurethan

Reifengröße, vorne

Φ343x140

Reifengröße, hinten

Φ125x82

Zusätzliche Räder (Abmessungen)

Φ160x60

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

1x 2/4

Profil, vorne

B10 (mm)

679

Profil, hinten

B11 (mm)

1196

Neigung des Mast/Gabelwagens vorwärts/rückwärts

a/b (0)

2/5

Höhe, Mast gesenkt

H1 (mm)

2365/2522/2763/2933/3130/3368/3743

Freier Aufzug

H2 (mm)

1225/1395/1720/1890/2170/2322/2756

Aufzug

H3 (mm)

4500/5000/6000/6500/7000/7700/9000

Höhe, Mast erweitert

H4 (mm)

5500/6000/7000/7500/8000/8600/10000

Höhe des Overhead Guard (Kabine)

H6 (mm)

2362

Gesamtlänge

L1 (mm)

2757

Länge zu Gabeln

L2 (mm)

1687

Gesamtbreite

B1/B2 (mm)

1352/1070

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

40/100/1070

Fork Carriage ISO 2328, Klasse/Typ A, B

2a

Fork-Carriage-Breite

B3 (mm)

940

Gabelstrahl

B5 (mm)

200-680

Abstand zwischen Radarmen/Belastungsflächen

B4 (mm)

1036

Entfernung erreichen

L4 (mm)

1036

Bodenfreiheit, beladen, unter dem Mast

M1 (MM)

50

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (mm)

3090

Gangbreite für Paletten 800 x 1200 Länge

AST (mm)

3162

Radius drehen

WA (mm)

1865

Länge über Radarmen

L7 (mm)

2039

Reisegeschwindigkeit, beladen/unladen

km/h

10.5/11.0

Hubgeschwindigkeit, beladen/unladend

MS

0,29/0,29

Senkung der Geschwindigkeit, beladen/unladen

MS

0,45/0,45

Geschwindigkeit erreichen, beladen/unladen

MS

0.1

Max. Strukturfähigkeit, beladen/unladen

%

10/15

Servicebremse

Elektromagnetisch

Antriebsmotor Bewertung S2 60 min

kW

7.0 (AC)

Hubmotorbewertung bei S3 15%

kW

14.0 (AC)

Batteriespannung/Nennkapazität K5

(V)/(ah) oder kWh

36/700

Batteriegewicht

kg

810

Schalldruckpegel auf dem Fahrersitz

db (a)

75

* Option: (1) für 5-7m: Lithiumbatterie 36 V/500AH (Ladegerät 36V/100a)
(2) Für 9-10 m: Lithiumbatterie 36V/700AH (Ladegerät 36V/200a)
