Multidirektionaler Reichweite

HOME / Produkt / Schmalgangstapler / Multidirektionaler Reichweite
Modell

CQD20-DF

Multidirektionaler Reichweite

Vorteil:

● Der Dual-Fahrmodus bietet eine Vielzahl von Fahroptionen wie Längsschnitt- und Lateral-Fahren, omnidirektionales translationales Fahren des gesamten Gabelstaplers sowie die Lenkung des Vorderrads im Vorderrad und im Gabelstaplerzentrum und erfüllt die Anforderungen verschiedener Betriebsszenarien und demonstrieren ein hohes Maß an Intelligenz und Flexibilität.
● Das multifunktionale Zentralsteuerinstrumentensystem integriert die Bedienerberechtigungen, ein intelligentes Höhenpositionierungssystem, eine dynamische Anzeige des Arbeitsstatus, der Betriebskontrolle und des Fehleranfrage des Gabelstaplers, das integrierte intelligente Management erreicht wird. Es ist branchenweit und führend.
● Gabelstaplerbildgebung, Drehgeschwindigkeitsreduzierung, Viergang-Modi und dynamische Stabilität mithöhe die Verriegelungsverriegelung verbessern die Sicherheit und Stabilität während des Betriebs.
● Die Multisprachelschnittstelle entspricht den Anforderungen globaler Benutzer und verbessert die internationale Wettbewerbsfähigkeit des Produkts.
● Das ergonomische Kabinendesign, kombiniert mit einem luxuriösen, schockabsorbierenden Sitz mit hohem Rücken und einem verstellbaren Lenkrad, bietet den Fahrern ein ultimatives komfortables Erlebnis.

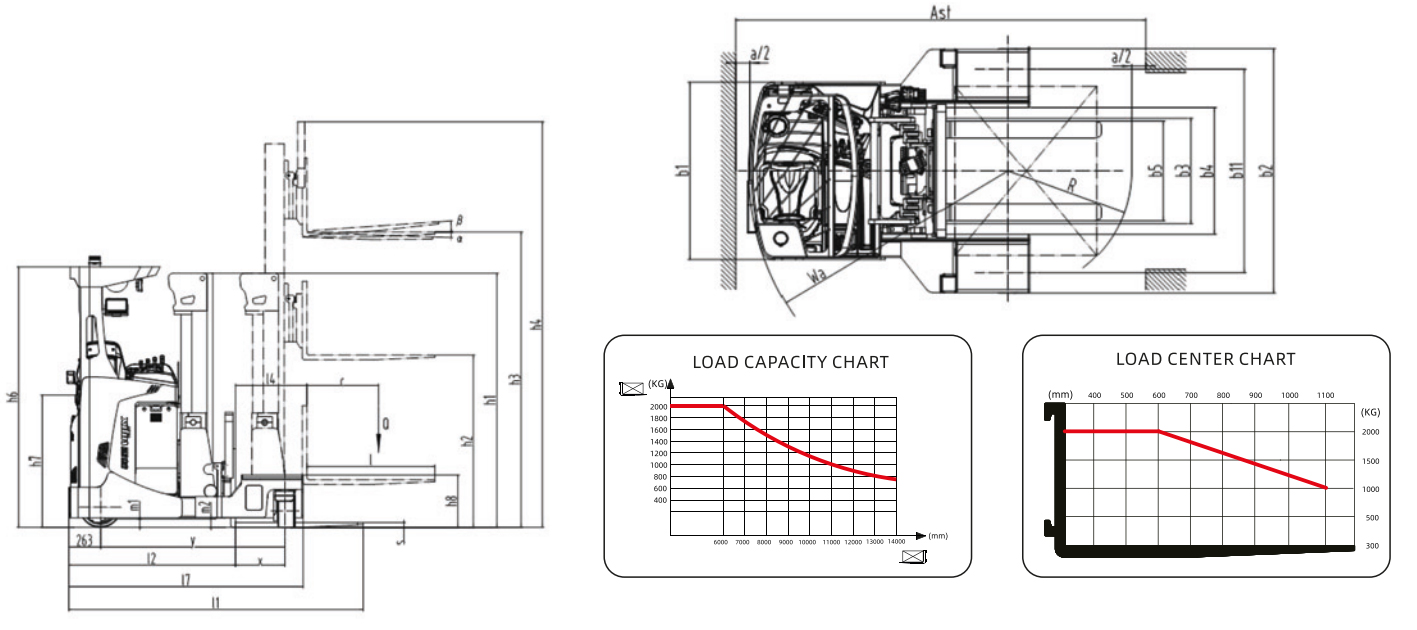

ABMESSUNG Zeichnung:

Modell

Cod20-df

Antrieb: Elektrisch (Batterieart, Netz, ...), Diesel, Benzin, Kraftstoffgas

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Sitzend

Nennkapazität/Nennlast

Q (kg)

2000

Last in der Mitte

c (mm)

600

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

420

Radstand

Y (mm)

1555

Servicegewicht (Batterie inklu.)

kg

3800 (5m)

Achsenlast, vorne/hinten, unbegäscht

kg

2120/1680

Achsbelastung, Gabel Reichweite, beladener vorne/hinten beladen

kg

5070/730

Achsbelastung, Gabel zurückziehen, vorne und hinten beladen

kg

3765/2035

Reifen: Festes Gummi, Superelastic, Pneumatic, Polyurethan

Pu

Raddimension, vorne

mm

343x140

Raddimension, hinten

mm

285x140

Radnummer vorne/hinten (x = Antreibrad)

1x/2

Profil, vorne

B10 (mm)

0

Profil, hinten

B11 (mm)

1423

Neigung des Mast/Gabelwagens vorwärts/rückwärts

α/β (°)

2/4

Höhe, Mast gesenkt

H1 (mm)

2240/2490/2740/2340/2740/3190/3390/3590/3890/4125/4425/4788/4890

Freier Aufzug

H2 (mm)

0/0/0/1400/1800/2250/2450/2650/2950/3185/3485/3785/3950

Aufzug

H3 (mm)

3000/3500/4000/5000/6200/7400/8000/8600/9500/10200/1100/12000/12500

Max. Höhe des Mastes, erweitert

H4 (mm)

3940/4440/4940/5940/7140/8340/8940/9540/10440/11140/12040/12940/13440

Höhe des Overhead Guard (Kabine)

H6 (mm)

2210

Sitzhöhe in Bezug auf Schluck/Standhöhe

H7 (mm)

1000

Radkabolenhöhe

H8 (mm)

450

Gesamtlänge

L1 (mm)

2490

Länge zu Gabeln

L2 (mm)

1396

Gesamtbreite über Chassis

B1/B2 (mm)

1260/1736

Gabel Abmessungen DIN IS02331

s/e/l (mm)

40/120/1070

Gabelwagen IS02328, Klasse/Typ A, B

2B

Fork-Carriage-Breite

B3 (mm)

928

Gabelstrahl

B5 (mm)

708

Abstand zwischen Radarmen/Belastungsflächen

B4 (mm)

900

Entfernung erreichen

L4 (mm)

600

Bodenfreiheit, beladen, unter dem Mast

M1 (MM)

70

Erdungsfreiheit, Radstandsmitte

M2 (mm)

80

Gangbreite für Paletten 1000 × 1200 Kreuzungen

AST (mm)

2880

Gangbreite für Paletten 800 × 1200 Länge

AST (mm)

2930

Radius drehen

WA (mm)

1820

Länge über Radarmen

L7 (mm)

1960

Reisegeschwindigkeit, beladen/unladen

Km/h

10.5/11

Hebegeschwindigkeit, beladen/unladen

MS

0,3/0,46

Senkung der Geschwindigkeit, beladen/unladen

MS

0,5/0,56

Geschwindigkeit erreichen, beladen/unladend

MS

0,12/0,12

Strukturfähigkeit, beladen/unladen

%

10/10

Max.Gradabilität, beladen/unladen

%

10/10

Motorstromantrieb

KW

6.5

Motorleistung anheben

KW

8.2

Batteriespannung/Nennkapazität

V/ah

48/500

Batteriegewicht (± 5%)

kg

870

Betriebsdruck

Bar

160

Ölvolumen

l/min

6.5

Geräuschpegel am Ohr des Bedieners laut DIN 12053

db (a)

65

Bemerkung: Spezialgrößen -Gabelbreite und Länge können gemäß den Anforderungen des Kunden vorgenommen werden.
