Modell

CDD15R-EN

CDD15R-e/x
(Leichter)

Antriebstyp

Elektrisch

Elektrisch

Operatortyp

Fußgänger

Fußgänger

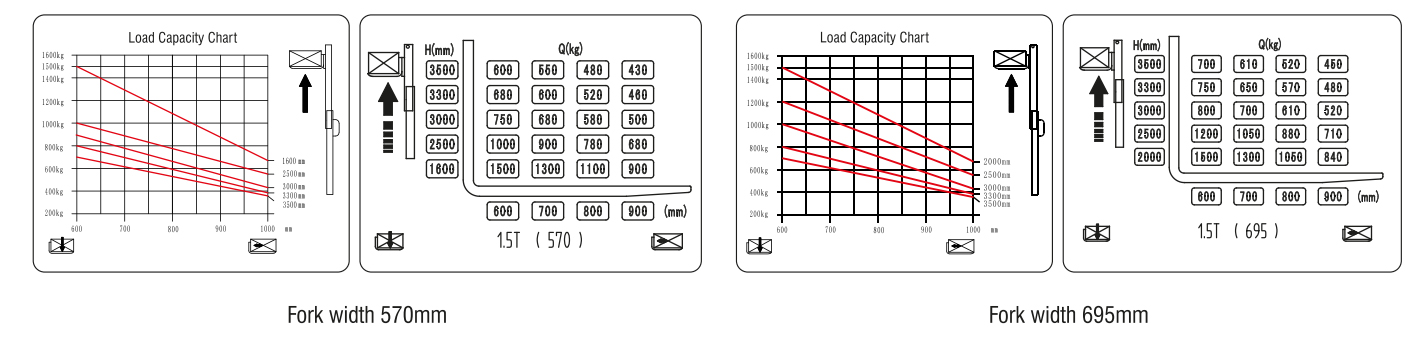

Belastungskapazität

Q (kg)

1500

1500

Last in der Mitte

c (mm)

600

600

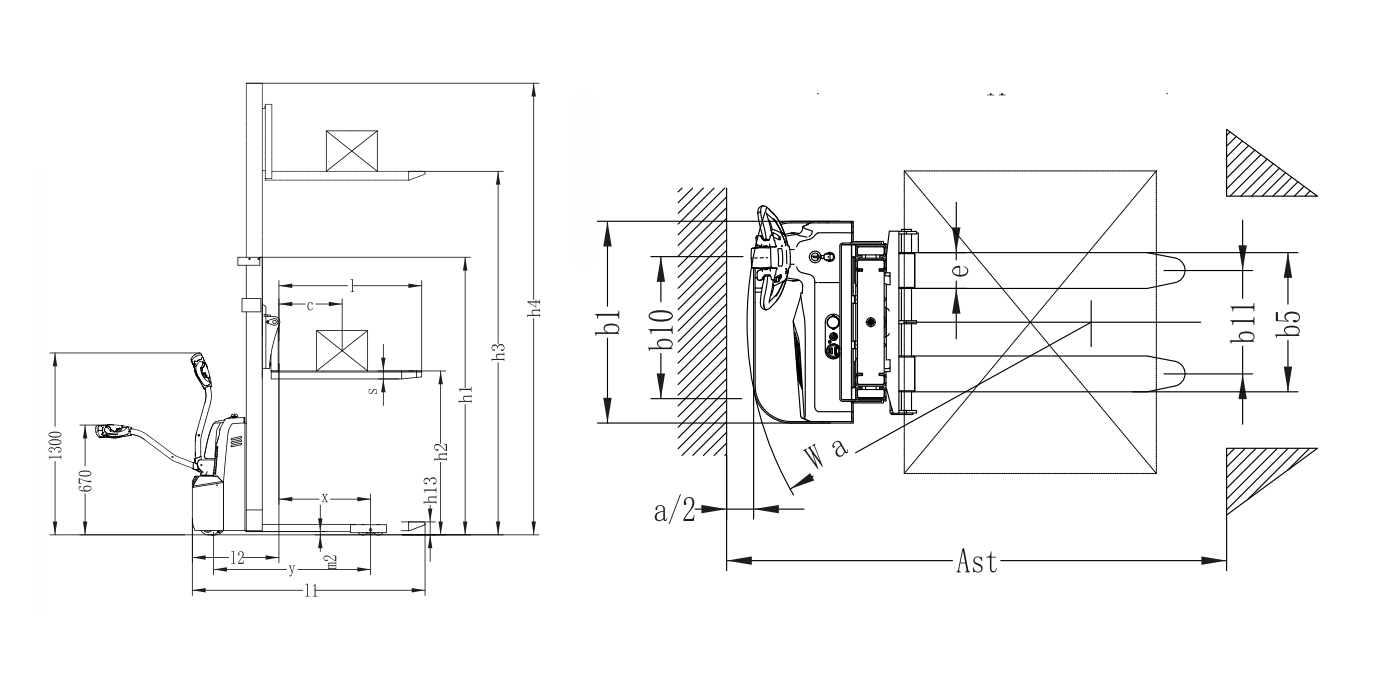

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

690

690

Radstand

y (mm)

1180

1180

Servicegewicht

kg

460/520/540/550/560

415/480/500/515/520

Achsbelastung, beladene vorne/hinten

kg

555/1495

510/1490

Achsbelastung, unbeladener vorne/hinten

kg

405/145

380/120

Reifen: Festes Gummi, Superelastic, Pneumatic, Polyurethan

Pu

Pu

Reifengröße, vorne

φ195x70

φ210x70

Reifengröße, hinten

φ80x93

φ80x70

Zusätzliche Räder (Abmessungen)

φ150x50

φ150x50

Räder, Zahlen vorne/hinten (× = angetriebene Räder)

1x 1/2

1x 1/4

Profil, vorne

B10 (mm)

523

523

Profil, hinten

B11 (mm)

410/525

410/525

Höhe, Mast gesenkt

H1 (mm)

2090/1840/2090/2200/2340

2090/1840/2090/2200/2340

Freier Aufzug

H2 (mm)

N / A

N / A

Max.Lifthöhe

H3 (mm)

1600/2500/3000/3300/3500

1600/2500/3000/3300/3500

Höhe, Mast erweitert

H4 (mm)

2090/3060/3560/3860/4060

2090/3060/3560/3860/4060

Höhe der Pinne in Antriebsposition min./max.

H14 (mm)

670/1300

670/1300

Absenkende Gabelhöhe

H13 (mm)

90

90

Gesamtlänge

L1 (mm)

1800/1720

1800 （1720）

Länge zu Gabeln

L2 (mm)

650

650

Gesamtbreite

B1/B2 (mm)

800

800

Gabeldimension

s/e/l (mm)

60x142x1150 (1070)

60x160x1150 (1070)

Breite Gesamtgabeln

B5 (mm)

300-570 (695)

570/695

Erdungsfreiheit, Radstandsmitte

M2 (mm)

26

26

Gangbreite für Paletten 1000 × 1200 Kreuzungen

AST (mm)

2245

2218

Gangbreite für Paletten 800 × 1200 Länge

AST (mm)

2220

2173

Radius drehen

WA (mm)

1365

1365

Reisegeschwindigkeit, beladen/unladen

km/h

4,5/5

4.2/4.5

Hubgeschwindigkeit, beladen/unladend

MS

0,09/0,15

0,09/0,15

Senkung der Geschwindigkeit, beladen/unladen

MS

0,15/0,11

0,15/0,11

Strukturfähigkeit, beladen/unladen

%

6/15

6/15

Servicebremse

Elektromagnetisch

Elektromagnetisch

Antriebsmotor -Bewertung S260 min

KW

0.65

0.75

Hubmotorbewertung bei S315%

KW

2.2

2.2

Batteriespannung/Nennkapazität K5

(V)/(ah) oder kWh

24/105

24/85

Batteriegewicht

kg

52

46

Schalldruckpegel auf dem Fahrersitz

DB (A)

70

70
