Elektrischer Fahrer -Straddle -Stapler

HOME / Produkt / Elektrostapler / Vollelektrischer Stapler / Elektrischer Fahrer -Straddle -Stapler
Modell

CTDK15

Elektrischer Fahrer -Straddle -Stapler

Vorteil:

CTDK15-I/CTDK15-II
Sicherheit und Produktivität
● Wechselstrommotor beseitigt den Austausch der Kohlenstoffbürste.
● Multifunktionsanzeige mit BDI und Stundenmesser.
● Seitenstraßenbatterie ist leicht zu warten.
● Dämpfungskissen für den Betrieb mit niedrigem Nutzen;
● Das Notverkehrsgerät im Griff bietet eine höhere Sicherheit für den gesamten Betrieb.
● Die automatische Verzögerungsfunktion macht den Betrieb sicherer.
● Das eingebaute Druckentlastungsventil schützt die Lastwagen vor Überlastungen und erhöht die Zuverlässigkeit.
● Das Bremsen mit aufrechter und horizontaler Position aufgetragen, wodurch die Sicherheit des LKW erhöht wird.
● Notstrom -Trennschalter.
● Schildkröte niedriger Geschwindigkeitsschalter.
● Stufenlose Geschwindigkeitsregelung.
Optimales strukturelles Design:
● Niedriger Schwerpunkt sorgt für den stabilen Betrieb.
● Das vertikale Antriebsrad sorgt für eine bequeme Wartung und einen kleinen Drehradius. Wasserfest und staubdichtes Motorstruktur hält den Bremsen und den Motor haltbarer und zuverlässiger.
● Der Mast und der Rahmen sind abzüglich und austauschbar.
Modell Anmerkungen
CTDK15-ⅰ Hohe Konfiguration mit proportionalem Ventil
CTDK15-ⅱ Standardkonfiguration
CTDK15-ⅲ Leichte Duty Typ

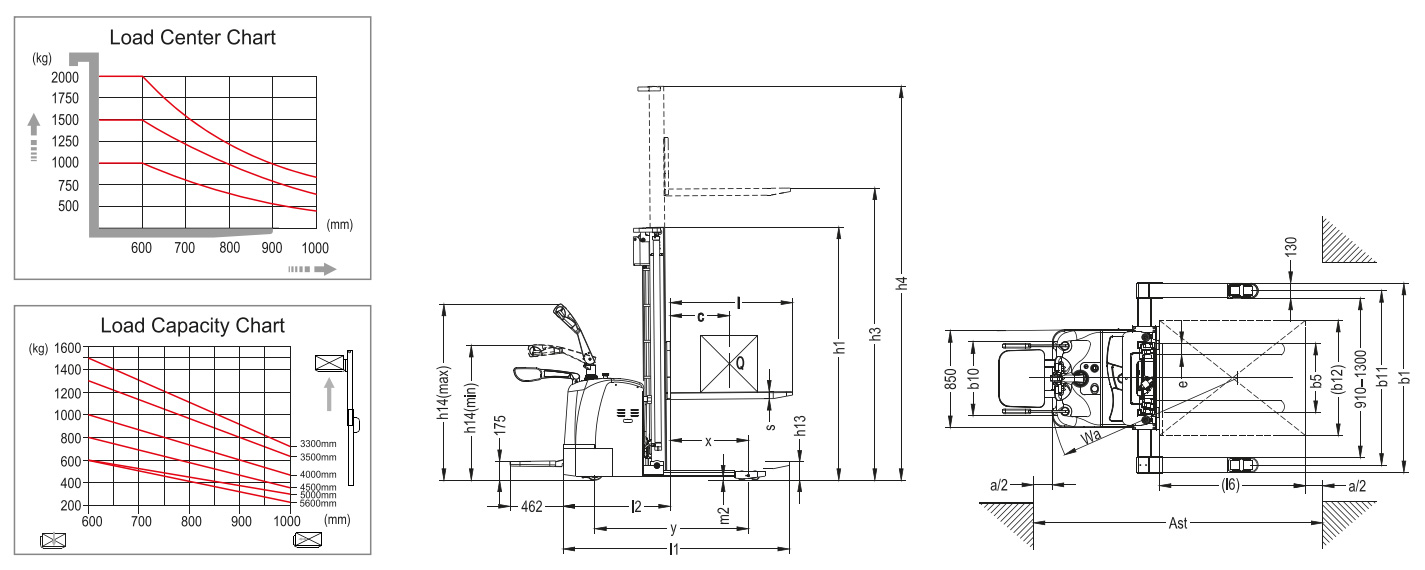

ABMESSUNG Zeichnung:

Herstellertypdesign

CTDK15-I

Antrieb: Elektrisch (Batterieart, Netz,…) ， Diesel, Benzin, Kraftstoffgas

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Stehen

Nennkapazität/Nennlast

Q (kg)

1500

Last in der Mitte

c (mm)

600

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

677

Radstand

y (mm)

1415

Servicegewicht

kg

1260/1285/1300/1310/1360/1380/1400

Achsbelastung, beladene vorne/hinten

kg

1830/1180

Achsbelastung, unbeladener vorne/hinten

kg

1040/470

Reifen: Festes Gummi, Super elastisch, pneumatisch, Polyurethan

Polyurethan

Reifengröße, vorne

Φ250x70

Reifengröße, hinten

Φ80x84

Zusätzliche Räder (Abmessungen)

Φ150x60

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

1x 1/4

Profil, vorne

B10 (mm)

540

Profil, hinten

B11 (mm)

1040-1440

Höhenmast gesenkt

H1 (mm)

1805/2055/2205/2305/2120/2280/2480

Freier Aufzug

H2 (mm)

1300/1550/1700/1800/1570/1740/1940

Max. Hubhöhe

H3 (mm)

2500/3000/3300/3500/4500/5000/5600

Höhe Mast erweitert

H4 (mm)

3025/3525/3825/4025/5080/5560/6160

Höhengrabstube in der Fahrposition min./max.

H14 (mm)

1150/1450

Radkabolenhöhe

H8 (mm)

86

Höhe gesenkt

H13 (mm)

70

Gesamtlänge

L1 (mm)

2020 (2100)

Länge zu Gabeln

L2 (mm)

962

Gesamtbreite

B1/B2 (mm)

1170-1570

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

35/100/1070 (1150)

Gabelstrahl

B5 (mm)

200-800

Erdungsfreiheit, Radstandsmitte

M2 (mm)

35

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (mm)

2565

Gangbreite für Paletten 800 x 1200 Länge

AST (mm)

2545

Radius drehen

WA (mm)

1695

Reisegeschwindigkeit, beladen/unladen

km/h

7.0/7.1

Hubgeschwindigkeit, beladen/unladend

MS

0-0.16/0-0.24

Senkung der Geschwindigkeit, beladen/unladen

MS

0-0.39/0-0.26

Max. Strukturfähigkeit. beladen/unladend

%

8/15

Servicebremse

Elektromagnetisch

Antriebsmotor Bewertung S2 60 min

KW

1,5 (ac)

Hubmotorbewertung bei S3 15%

KW

3

Batteriespannung/Nennkapazität K5

(V)/(ah) oder KWh

24/300

Batteriegewicht

kg

260

Schalldruckpegel auf dem Fahrersitz

db (a)

70

Herstellertypdesign

CTDK15-II

Antrieb: Elektrisch (Batterieart, Netz,…) ， Diesel, Benzin, Kraftstoffgas

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Stehen

Nennkapazität/Nennlast

Q (kg)

1500

Last in der Mitte

c (mm)

600

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

677

Radstand

y (mm)

1415

Servicegewicht

kg

1260/1285/1300/1310

1360/1380/1400

Achsbelastung, beladene vorne/hinten

kg

1830/1180

Achsbelastung, unbeladener vorne/hinten

kg

1040/470

Reifen: Festes Gummi, Super elastisch, pneumatisch, Polyurethan

Polyurethan

Reifengröße, vorne

Φ250x70

Reifengröße, hinten

Φ80x84

Zusätzliche Räder (Abmessungen)

Φ150x60

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

1x 1/4

Profil, vorne

B10 (mm)

540

Profil, hinten

B11 (mm)

1040-1440

Höhenmast gesenkt

H1 (mm)

1805/2055/2205/2305

2120/2280/2480

Freier Aufzug

H2 (mm)

1300/1550/1700/1800

1570/1740/1940

Max. Hubhöhe

H3 (mm)

2500/3000/3300/3500

4500/5000/5600

Höhe Mast erweitert

H4 (mm)

3025/3525/3825/4025

5080/5560/6160

Höhengrabstube in der Fahrposition min./max.

H14 (mm)

1150/1450

Radkabolenhöhe

H8 (mm)

86

Höhe gesenkt

H13 (mm)

70

Gesamtlänge

L1 (mm)

2020 (2100)

Länge zu Gabeln

L2 (mm)

962

Gesamtbreite

B1/B2 (mm)

1170-1570

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

35/100/1070 (1150)

Gabelstrahl

B5 (mm)

200-800

Erdungsfreiheit, Radstandsmitte

M2 (mm)

35

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (mm)

2565

Gangbreite für Paletten 800 x 1200 Länge

AST (mm)

2545

Radius drehen

WA (mm)

1695

Reisegeschwindigkeit, beladen/unladen

km/h

7.0/7.1

Hubgeschwindigkeit, beladen/unladend

MS

0-0.16/0-0.24

Senkung der Geschwindigkeit, beladen/unladen

MS

0-0.39/0-0.26

Max. Strukturfähigkeit. beladen/unladend

%

8/15

Servicebremse

Elektromagnetisch

Antriebsmotor Bewertung S2 60 min

KW

1,5 (ac)

Hubmotorbewertung bei S3 15%

KW

3

Batteriespannung/Nennkapazität K5

(V)/(ah) oder KWh

24/240

24/300

Batteriegewicht

kg

220

260

Schalldruckpegel auf dem Fahrersitz

db (a)

70

Herstellertypdesign

CTDK15-III

CTDK15-III

Antrieb: Elektrisch (Batterieart, Netz,…) ， Diesel, Benzin, Kraftstoffgas

Elektrisch

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Stehen

Stehen

Nennkapazität/Nennlast

Q (kg)

1500

1500

Last in der Mitte

c (mm)

600

600

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

795

795

Radstand

y (mm)

1460

1460

Servicegewicht

kg

940/960/980/1005

1280/1310/1365

Achsbelastung, beladene vorne/hinten

kg

1340/1120

1340/1120

Achsbelastung, unbeladener vorne/hinten

kg

734/226

734/226

Reifen: Festes Gummi, Super elastisch, pneumatisch, Polyurethan

Polyurethan

Polyurethan

Reifengröße, vorne

Φ250x70

Φ250x70

Reifengröße, hinten

Φ98x82

Φ98x82

Zusätzliche Räder (Abmessungen)

Φ150x60

Φ150x60

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

1x 2/2

1x 2/2

Profil, vorne

B10 (mm)

586

586

Profil, hinten

B11 (mm)

1066-1466

1066-1466

Höhenmast gesenkt

H1 (mm)

2145/1895/2145/2295/2395

2120/2280/2480

Freier Aufzug

H2 (mm)

N / A

1570/1740/1940

Max. Hubhöhe

H3 (mm)

1600/2500/3000/3300/3500

4500/5000/5600

Höhe Mast erweitert

H4 (mm)

2145/3145/3645/3995/4145

5060/5560/6160

Höhengrabstube in der Fahrposition min./max.

H14 (mm)

670/1300

670/1300

Radkabolenhöhe

H8 (mm)

125

125

Höhe gesenkt

H13 (mm)

70

70

Gesamtlänge

L1 (mm)

2055 (2135)

2055 (2135)

Länge zu Gabeln

L2 (mm)

970

970

Gesamtbreite

B1/B2 (mm)

1190/1590

1190/1590

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

35/100/1070 (1150)

35/100/1070 (1150)

Gabelstrahl

B5 (mm)

200-800

200-800

Erdungsfreiheit, Radstandsmitte

M2 (mm)

65

65

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (mm)

2670

2670

Gangbreite für Paletten 800 x 1200 Länge

AST (mm)

2585

2585

Radius drehen

WA (mm)

1850

1850

Reisegeschwindigkeit, beladen/unladen

km/h

6.5/6.7

6.5/6.7

Hubgeschwindigkeit, beladen/unladend

MS

0,09/0,16

0,09/0,16

Senkung der Geschwindigkeit, beladen/unladen

MS

0,15/0,16

0,15/0,16

Max. Strukturfähigkeit. beladen/unladend

%

6/15

6/15

Servicebremse

Elektromagnetisch

Elektromagnetisch

Antriebsmotor Bewertung S2 60 min

kW

1,5 (ac)

1,5 (ac)

Hubmotorbewertung bei S3 15%

kW

2.2

2.2

Batteriespannung/Nennkapazität K5

(V)/(ah) oder kWh

24/200

24/200

Batteriegewicht

kg

160

160

Schalldruckpegel auf dem Fahrersitz

db (a)

70

70

*Option: Mit EPS beträgt die Antriebsradgröße 250 x 80 mm
