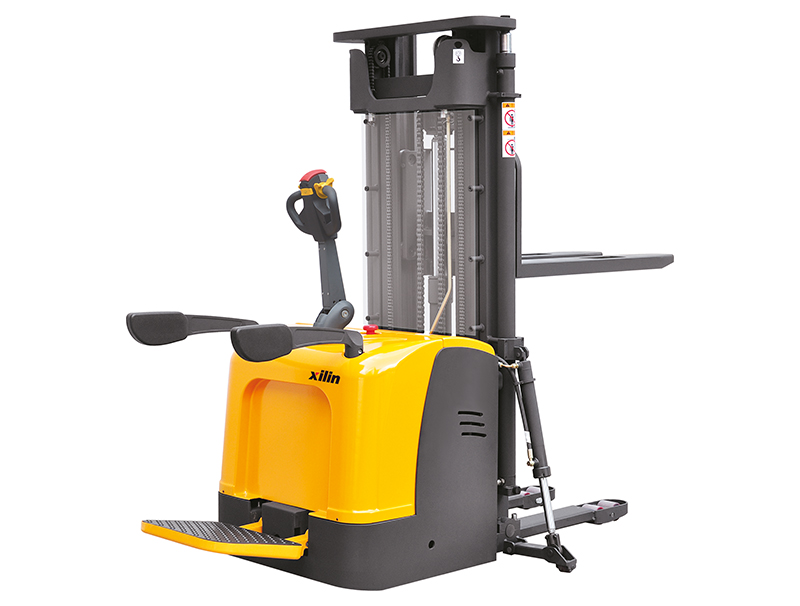

Max. Hebehöhe: 6. 5M

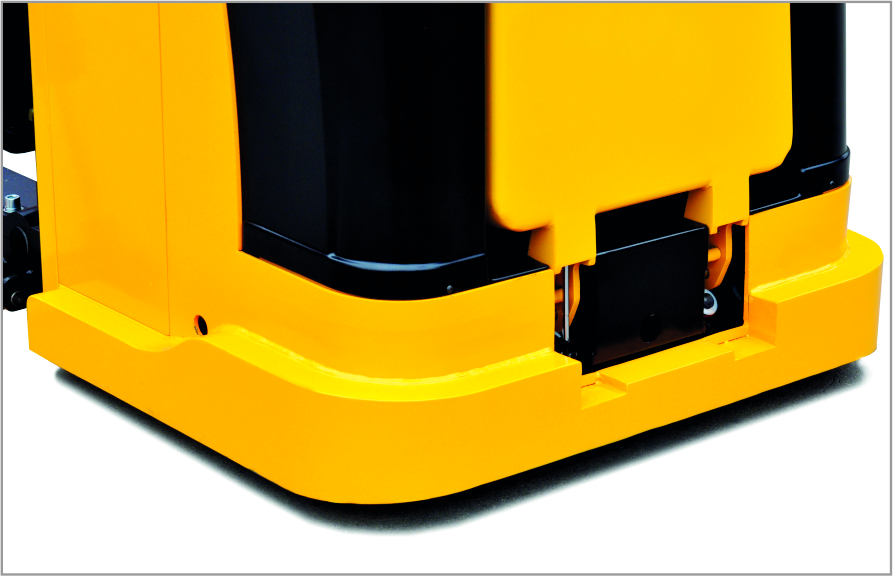

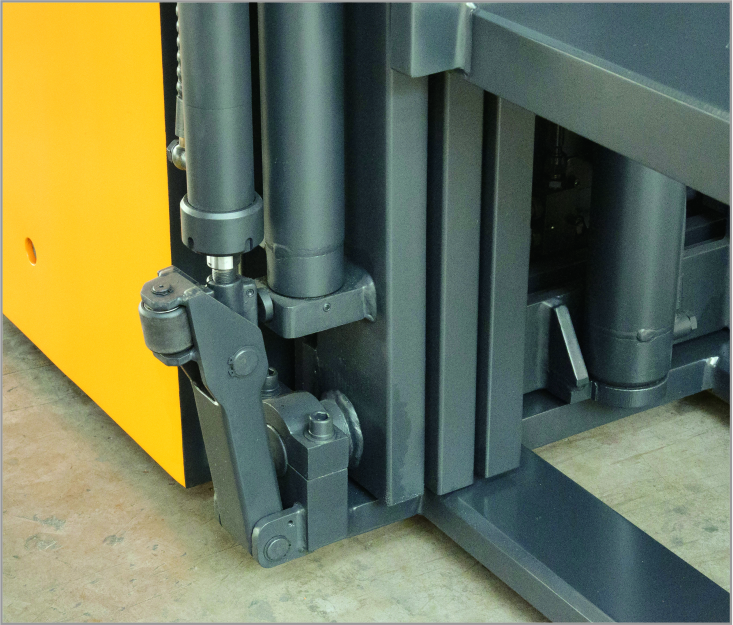

Sicherheit und Produktivität: ● Wechselstrommotor beseitigt den Austausch der Kohlenstoffbürste. ● Multifunktionsanzeige mit BDI und Stundenmesser. ● Seitenstraßenbatterie ist leicht zu warten. ● Dämpfungskissen für den Betrieb mit niedrigem Nutzen; ● Das Notverkehrsgerät im Griff bietet eine höhere Sicherheit für den gesamten Betrieb. ● Die automatische Verzögerungsfunktion macht den Betrieb sicherer. ● Das eingebaute Druckentlastungsventil schützt die Lastwagen vor Überlastungen und erhöht die Zuverlässigkeit. ● Das Bremsen mit aufrechter und horizontaler Position aufgetragen, wodurch die Sicherheit des LKW erhöht wird. ● Notstrom -Trennschalter. ● Schildkrötenschalter mit niedrigem Geschwindigkeit. ● Stufenlose Geschwindigkeitsregelung. ● Beine auf beiden Seiten für Triplex -Mast (Duplex -Mast ohne Beine). | Optimales strukturelles Design: ● Niedriger Schwerpunkt sorgt für den stabilen Betrieb. ● Das vertikale Antriebsrad sorgt für eine bequeme Wartung und einen kleinen Drehradius. Die wasserdichte und staubsichere motorische Struktur hält den Bremsen und den Motor haltbarer und zuverlässiger. ● Der Mast und der Rahmen sind abweichbar und austauschbar. ● Volles freies Heben, geeignet für die Arbeit in Low Roof House. |
Wartungsfähigkeit: ● Die Einstellung des Schutzes mit niedriger Spannung verlängert die Batterielebensdauer. ● Das konzentrierte Design der elektronischen Komponenten vereinfacht den Schaltkreis und erleichtert den Zugang zu Montage, Debuggen und Wartung. ● Die Canbus -Technologie reduziert die Komplexität der Verkabelung und erhöht die Zuverlässigkeit. ● Hallelement reduziert Verschleißkomponenten, was zu einer erhöhten Lebensdauer der Bestandteile führt. |
Herstellertypdesign |
| CDDK20 | CDDK20 |
Antrieb: Elektrisch (Batterieart, Netz,…) , Diesel, Benzin, Kraftstoffgas |
| Elektrisch | Elektrisch |
Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker |
| Stehen | Stehen |
Nennkapazität/Nennlast | Q (kg) | 2000 | 2000 |
Last in der Mitte | c (mm) | 600 | 600 |
Lastentfernung, Mitte der Antriebsachse zu Gabel | x (mm) | 672 | 672 |
Radstand | y (mm) | 1378 | 1408 |
Servicegewicht | kg | 1280/1320/1350/1640/1680/1720/1730 | 1850 |
Achsbelastung, beladene vorne/hinten | kg | 1890/1660 | 2090/1760 |
Achsbelastung, unbeladener vorne/hinten | kg | 1070/480 | 1270/580 |
Reifen: Festes Gummi, Super elastisch, pneumatisch, Polyurethan |
| Polyurethan | Polyurethan |
Reifengröße, vorne |
| Φ250x80 | Φ250x80 |
Reifengröße, hinten |
| Φ80x84 | Φ80x84 |
Zusätzliche Räder (Abmessungen) |
| Φ150x60 | Φ150x60 |
Räder, Zahlen vorne/hinten (x = angetriebene Räder) |
| 1x 1/4 | 1x 1/4 |
Profil, vorne | B10 (mm) | 540 | 540 |
Profil, hinten | B11 (mm) | 404/525 | 404/525 |

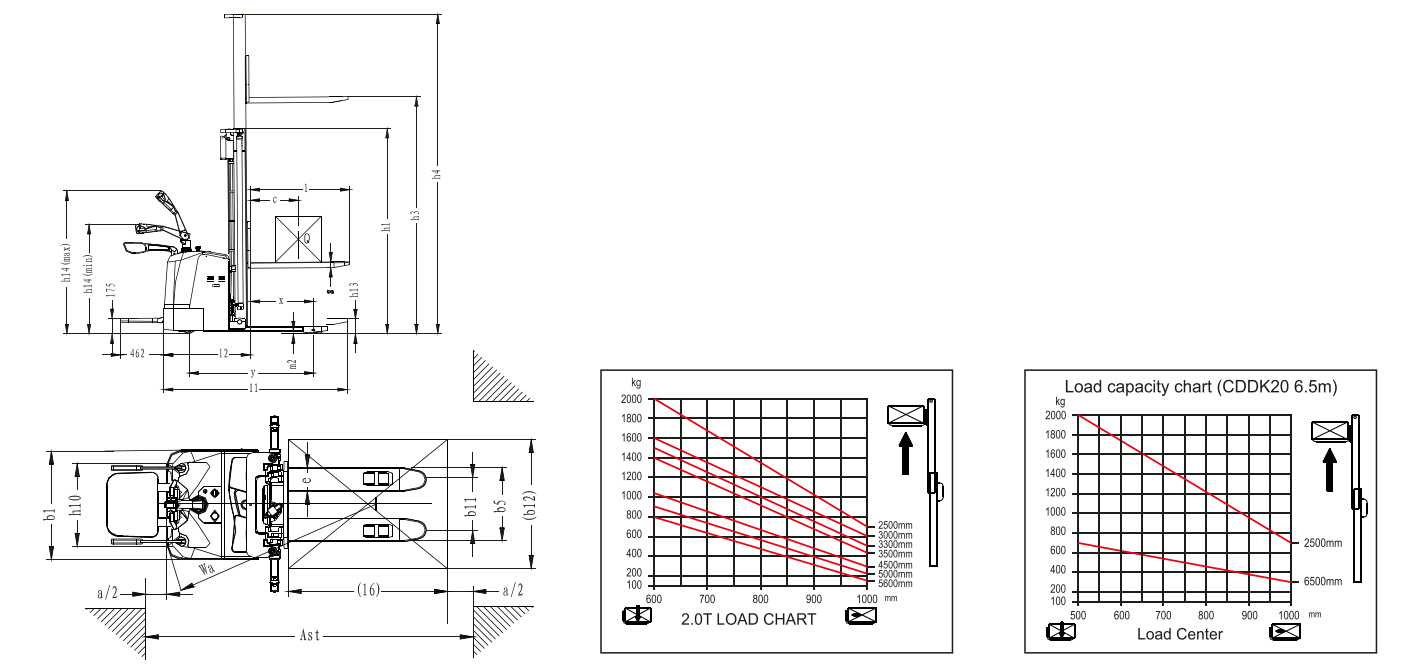

Höhenmast gesenkt | H1 (mm) | 1735/1985/2135/2235/2050/2210/2410 | 2710 |
Freier Aufzug | H2 (mm) | 1300/1550/1700/1800/1570/1740/1940 | 2240 |
Max. Hubhöhe | H3 (mm) | 2500/3000/3300/3500/4500/5000/5600 | 6500 |
Höhe Mast erweitert | H4 (mm) | 2955/3455/3755/3955/5030/5510/6110 | 7050 |
Höhengrabstube in der Fahrposition min./max. | H14 (mm) | 1150/1450 | 1150/1450 |
Radkabolenhöhe | H8 (mm) | 81 | 81 |
Höhe gesenkt | H13 (mm) | 90 | 90 |
Gesamtlänge | L1 (mm) | 2020 (2100) | 2100 (2180) |
Länge zu Gabeln | L2 (mm) | 950 | 950 |
Gesamtbreite | B1/B2 (mm) | 850 | 900 |
Gabel Abmessungen DIN ISO 2331 | s/e/l (mm) | 60/180/1070 (1150) | 60/180/1070 (1150) |
Gabelstrahl | B5 (mm) | 570/695 | 570/695 |
Erdungsfreiheit, Radstandsmitte | M2 (mm) | 31 | 31 |
Gangbreite für Paletten 1000 x 1200 Kreuzungen | AST (mm) | 2535 | 2615 |
Gangbreite für Paletten 800 x 1200 Länge | AST (mm) | 2515 | 2595 |
Radius drehen | WA (mm) | 1655 | 1735 |
Reisegeschwindigkeit, beladen/unladen | km/h | 7.0/7.1 | 7.0/7.1 |
Hubgeschwindigkeit, beladen/unladend | MS | 0,11/0,16 | 0,11/0,16 |
Senkung der Geschwindigkeit, beladen/unladen | MS | 0,12/0,11 | 0,12/0,11 |
Max. Strukturfähigkeit. beladen/unladend | % | 6/15 | 6/15 |
Servicebremse |
| Elektromagnetisch | Elektromagnetisch |
Antriebsmotor Bewertung S2 60 min | KW | 1,5 (ac) | 1,5 (ac) |
Hubmotorbewertung bei S3 15% | KW | 3 | 3.0 |
Batteriespannung/Nennkapazität K5 | (V)/(ah) oder kWh | 24/300 | 24/300 |
Batteriegewicht | kg | 260 | 260 |
Schalldruckpegel auf dem Fahrersitz | DB (A) | 70 | 70 |
1500 kg
1500 kg
1500 kg
1500 kg
1500 kg
1500 kg
2000 kg
