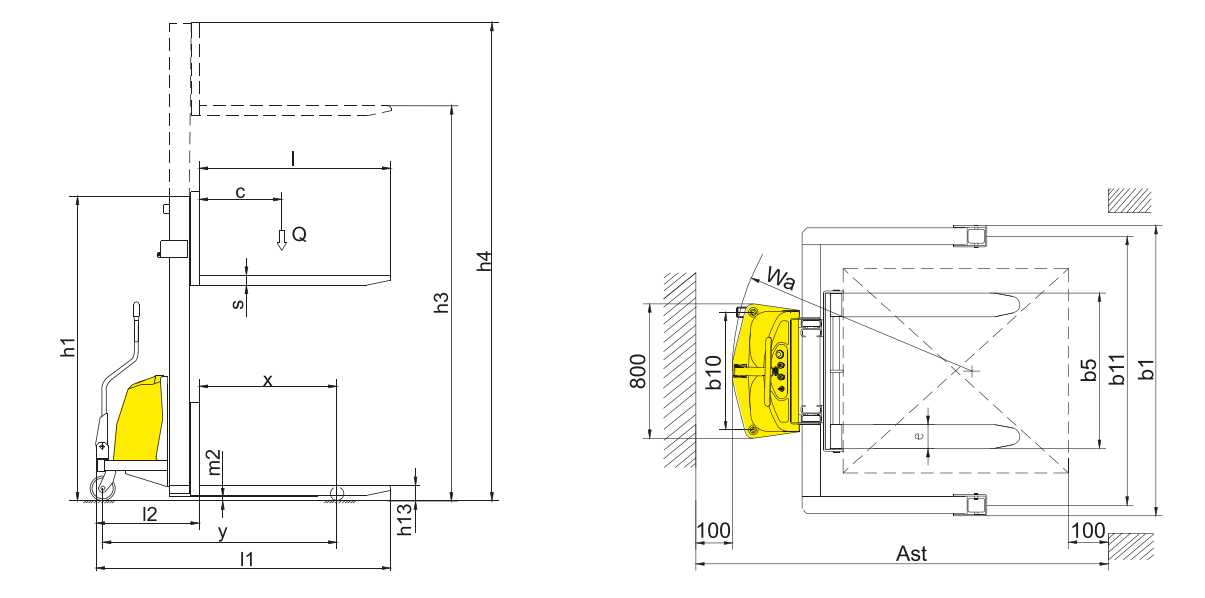

Gesamtgabeln

Herstellertypdesign

CTD10B-III

CTD15B-III

Antrieb: Elektrisches (Batterieart, Netz,…), Diesel, Benzin, Kraftstoffgas

Elektrisch

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Fußgänger

Fußgänger

Nennkapazität/Nennlast

Q (kg)

1000

1500

Last in der Mitte

c (mm)

500

500

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

757

739

Radstand

y (mm)

1288

1368

Servicegewicht

kg

405/460/495/545

455/525/530/600

Achsbelastung, beladene vorne/hinten

kg

545/915

675/1350

Achsbelastung, unbeladener vorne/hinten

kg

345/115

390/135

Reifen: Festes Gummi, Super elastisch, pneumatisch, Polyurethan

NYLON

NYLON

Reifengröße, vorne

Φ180x50

Φ180x50

Reifengröße, hinten

Φ98x82

Φ98x82

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

2/2

2/2

Profil, vorne

B10 (mm)

700

700

Profil, hinten

B11 (mm)

1042-1400

1042-1400

Höhe, Mast gesenkt

H1 (mm)

2145/1895/2145/2395

Max. Hubhöhe

H3 (mm)

1600/2500/3000/3500

Höhe, Mast erweitert

H4 (mm)

2145/3100/3600/4100

Radkabolenhöhe

H8 (mm)

125

125

Höhe, gesenkt

H13 (mm)

80

80

Gesamtlänge

L1 (mm)

1735

1835

Länge zu Gabeln

L2 (mm)

531

629

Gesamtbreite

B1/B2 (mm)

1167-1525

1167-1525

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

60/142/1070

60/142/1070

Gabelstrahl

B5 (mm)

295-930

295-930

Erdungsfreiheit, Radstandsmitte

M2 (mm)

40

40

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (min)

2391

2471

Gangbreite für Paletten 800 x 1200 Länge

AST (min)

2391

2471

Radius drehen

WA (mm)

1425

1505

Hubgeschwindigkeit, beladen/unladend

MS

0,07/0,10

0,07/0,10

Senkung der Geschwindigkeit, beladen/unladen

MS

0,15/0,12

0,12/0,15

Servicebremse

Mechanische Bremse

Mechanische Bremse

Hubmotorbewertung bei S3 15%

KW

1.6

2

Batteriespannung/Nennkapazität K5

(V)/(ah) oder KWh

12/120

12/120

Batteriegewicht

kg

45

90

Schalldruckpegel auf dem Fahrersitz

db (a)

70

70

Geschmiedete Gabeln

Herstellertypbezeichnung

CTD10B-III

CTD15B-III

Antrieb: Elektrisches (Batterieart, Netz,…), Diesel, Benzin, Kraftstoffgas

Elektrisch

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Fußgänger

Fußgänger

Nennkapazität/Nennlast

Q (kg)

1000

1500

Last in der Mitte

c (mm)

500

500

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

796

785

Radstand

y (mm)

1288

1368

Servicegewicht

kg

420/475/490/510

470/536/550/580

Achsbelastung, beladene vorne/hinten

kg

555/920

681/1355

Achsbelastung, unbeladener vorne/hinten

kg

355/120

396/140

Reifen: Festes Gummi, Super elastisch, pneumatisch, Polyurethan

NYLON

NYLON

Reifengröße, vorne

Φ180x50

Φ180x50

Reifengröße, hinten

Φ98x82

Φ98x82

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

2/2

2/2

Profil, vorne

B10 (mm)

700

700

Profil, hinten

B11 (mm)

1042-1400

1042-1400

Höhe, Mast gesenkt

H1 (mm)

2145/1895/2145/2395

Max. Hubhöhe

H3 (mm)

1600/2500/3000/3500

Höhe, Mast erweitert

H4 (mm)

2145/3100/3600/4100

Radkabolenhöhe

H8 (mm)

125

125

Höhe, gesenkt

H13 (mm)

80

80

Gesamtlänge

L1 (mm)

1735

1835

Länge zu Gabeln

L2 (mm)

492

583

Gesamtbreite

B1/B2 (mm)

1167-1525

1167-1525

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

35/100/1070

35/100/1070

Gabelstrahl

B5 (mm)

200-800

200-800

Erdungsfreiheit, Radstandsmitte

M2 (mm)

40

40

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (min)

2391

2471

Gangbreite für Paletten 800 x 1200 Länge

AST (min)

2391

2471

Radius drehen

WA (mm)

1425

1505

Hubgeschwindigkeit, beladen/unladend

MS

0,07/0,10

0,07/0,10

Senkung der Geschwindigkeit, beladen/unladen

MS

0,15/0,12

0,12/0,15

Servicebremse

Mechanische Bremse

Mechanische Bremse

Hubmotorbewertung bei S3 15%

kW

1.6

2

Batteriespannung/Nennkapazität K5

(V)/(ah) oder kWh

12/120

12/120

Batteriegewicht

kg

45

90

Schalldruckpegel auf dem Fahrersitz

DB (A)

70

70
