Elektrischer Handhubwagen

HOME / Produkt / Elektrohubwagen / Elektrischer Handhubwagen
Modell

CBD18KD/CBD20KD-I/CBD20KD-II

Elektrischer Handhubwagen

● Der superleichte Walkie-Typ mit kleinem Wenderadius und flachem Chassis, weit verbreitet in engen Räumen wie Supermärkten und Werkstätten für den Nah- und Mittelstreckenverkehr

Vorteil:

SICHERHEIT UND PRODUKTIVITÄT:
● Das fortschrittliche AC-Steuerungssystem eliminiert die Motorbürsten und Richtungsschütze, wodurch der Wartungsaufwand minimal ist. Intelligentisiertes regeneratives Bremssystem: Steigern Sie die Gesamtleistung des Staplers durch Verkürzung der Batterieladeintervalle.
● Seitliche Batterie mit Roll-Out-System ist sehr bequem, Batterien zu ersetzen. (CBD20KD-l)
● Notumkehrvorrichtung.
● Eingebautes Druckbegrenzungsventil schützt die Flurförderzeuge vor Überlastung.
● Langes Griffrohr unterstützt flexiblen und arbeitssparenden Betrieb.
● Notstromabschaltung.
● Schalter für niedrige Geschwindigkeit im Griff.
● Stufenlose Geschwindigkeitsregelung.
STRUKTUR:
● Wasser- und staubdichtes vertikales Antriebsrad bietet kleinen Wenderadius.
● Die am höchsten Punkt der Gabeln angebrachte Riser-Achse schützt die Riser-Achsen vor ständigem Kontakt durch Bodenunebenheiten. Zugstangenausführung gegen Verbiegen .
● Federbelastete Rollen verbessern die Seitenstabilität auf unebenen Böden und erhöhen die Leistung und Lebensdauer des Staplers.
● Geformter schwerer Stahl für maximale Festigkeit der Gabeln.
WARTUNGSFÄHIGKEIT:
● Die Schutzeinstellung bei niedrigem Batteriestand verlängert die Batterielebensdauer.
● Bürstenloser, wartungsfreundlicher Motor.
● Alle Drehpunkte haben Schmiernippel und wartungsfähige Buchse, um den Verschleiß der Komponenten zu reduzieren

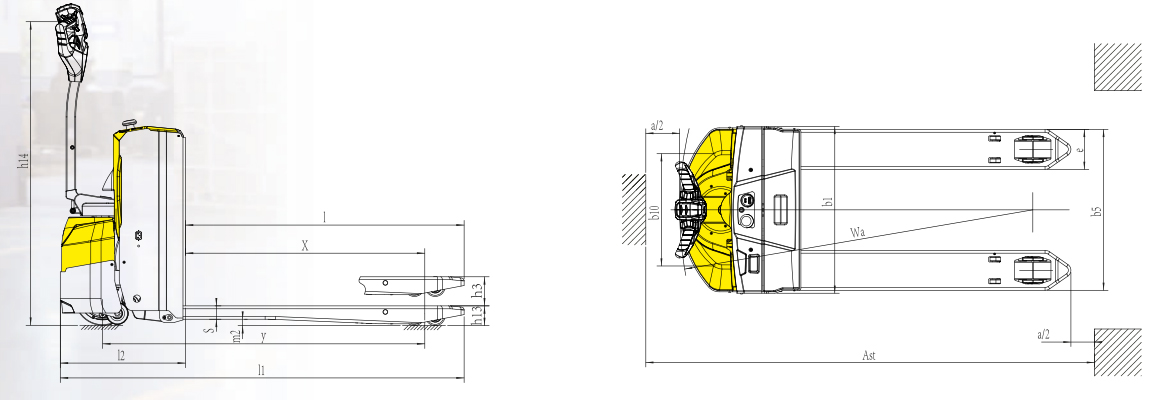

ABMESSUNG Zeichnung:

MODELL CBD18KD
Beintterietyp 1 Satz seitliche Batterie
Tragfähigkeit/Nennlast Q(kg/lBs) 1800/4000

Lastschwerpunkt

 c(mm/Zoll) 600 /23,6
Lastabstand, Mitte Antriebsachse zu Gabel x(mm/Zoll) 856/33,7
Gabelhöhe abgesenkt h 12 (mm/Zoll) 84/3,3
Reifengröße vorne mm/Zoll 250x70 /φ10x2,8
Reifengröße hinten mm/Zoll φ80x70/φ3,2x2,8
Zusatzräder (Maße) mm/Zoll 114x60/φ5x2,2
Räder, EINnzahl vorne hinten (x = angetriebene Räder) 1X 2/4
Max.Hubhöhe h 3 (mm/Zoll) 204/8.03
Deichselhöhe in Fahrstellung min./max. h 14 (mm/Zoll) 530/1230 (20,8/48,4)
Gesamtlänge l 1 (mm/Zoll) 1651/65
Länge bis Vorderseite der Gabeln l 2 (mm/Zoll) 500/19,7
Gesamtbreite b 1 (mm/Zoll) 550/685 (22/27)
Gabelabmessungen s/e/l (mm/Zoll) 54x150x1150 (2,1x5,9x45)
Breite Gesamtgabeln b 5 (mm/Zoll) 550/685 (22/27)
Gangbreite für Paletten 1000x1200 quer A st (mm/Zoll) 2230/87,8
Gangbreite für Paletten 800x1200 längs A st (mm/Zoll) 2110/83
Wendekreis W a (mm/Zoll) 1430/56.3
Fahrgeschwindigkeit, beladen/unbeladen km/h 5,5/5,6
Batteriespannung, Nennkapazität K 5 V/Ah 24/160
Batteriegewicht kg/lbs 160/353
Abmessungen des Batteriekastens mm 645x148x560
Servicegewicht (mit Batterie) kg/lbs 535/1179
MODELL CBD20KD-I CBD20KD-II

Batterietyp

 1 Satz seitliche Batterie ausschwenkbarer Akku
Tragfähigkeit/Nennlast Q(kg/lbs) 2000/4400 2000/4400

Lastschwerpunkt

 c(mm/Zoll) 600/23,6 600/23,6
Lastabstand, Mitte Antriebsachse zu Gabel x(mm/Zoll) 914/965/1034 (36/38/40,7) 1034/40.7
Gabelhöhe abgesenkt h12 (mm/zoll) 82/3,2 82/3,2
Reifengröße vorne mm/Zoll 250x70 /φ10x2,8 250x70 /φ10x2,8
Reifengröße hinten mm/Zoll φ82x126 (98)/φ3,2x5 (3,85) 82x126(98)/φ3,2x5(3,85)
Zusatzräder (Maße) mm/Zoll 127x57 /φ5x2,2 127x57 /φ5x2,2
Räder, Anzahl vorne hinten (x = angetriebene Räder) 1X 2/2(4) 1X 2/2(4)
Max.Hubhöhe h3 (mm/zoll) 202/8 202/8
Deichselhöhe in Fahrstellung min./max. h14 (mm/zoll) 530/1230(20,8/48,4) 530/1230(20,8/48,4)
Gesamtlänge l1 (mm/Zoll) 1655/1705/1775(65,2/67,1/69,1) 1805/71
Länge bis Vorderseite der Gabeln l2 (mm/Zoll) 555/21,9 585/23
Gesamtbreite b1 (mm/zoll) 775/30.5 775/30.5
Gabelabmessungen s/e/l (mm/Zoll) 54x180x1100/1150/1220(2,1x7x43/45/48) 54×180×1220/2,1x7x48)
Breite Gesamtgabeln b5 (mm/zoll) 520/550/650/685 (20,52/22/26/27) 550/685(22/27)
Gangbreite für Paletten 1000x1200 quer Ast (mm/Zoll) 2275/2320/2385(89,5/91,3/93,9) 2415/95
Gangbreite für Paletten 800x1200 längs Ast (mm/Zoll) 2160/2180/2220(85/85,8/87,4) 2250/88.5
Wendekreis Wa(mm/Zoll) 1470/1520/1590(57,8/59,8/62,5) 1620/63,7
Fahrgeschwindigkeit, beladen/unbeladen km/h 5,5/5,6 5,5/5,6
Batteriespannung, Nennkapazität K5 V/Ah 24/210 24/200
Batteriegewicht kg/lbs 195/429 128/281
Abmessungen des Batteriekastens mm 750x170x534 (245x190x252)x4
Servicegewicht (mit Batterie) kg/lbs 640-645/1418-1429
580-585/1285-1240
1KG=2.205LB  1IlNCH=25.4OMM
* CBD20KD Lithiumbatterie 125AH (Ladegerät 24V/50A)
Standard: Curtis-Controller
Option: ZAPI-Controller
