Doppeldecker Palettenwagen -Ningbo Ruyi Joint Stock Co, Ltd.

Modell

CBD20S/CBD20S-III

Doppeldecker Palettenwagen

The CBD20S, with small turning radius and lowest height (1.08~1.38m), offers Double pallet Initial lifting, with Initial lift have 120mm lift to easily negotiate over ramps and bridging plates as well as the ability to transport a 2000kg load, widely used in low shelves warehouse and small supermarket etc.

Vorteil:

Sicherheit und Effizienz:

● Tragen Sie zwei Paletten zu einem einzigen Zeitpunkt.
● Der Pinselkopf ist mit einem Notfallschalter für die Rückwärtsrichtung ausgestattet, der einen sichereren Betrieb bietet.
● Eingebautes Druckentlastungsventil schützt den LKW vor Überlastung und erhöht die Sicherheit des LKWs.
● Stiefloses Geschwindigkeitsregelung und Schildkrötengeschwindigkeitsschalter.

Strukturell:

● Das vertikale Antriebsrad bietet einen kleinen Drehradius.
● Spendbar und austauschbarer Mast.
● Einstellbares schwimmendes Gleichgewichtsrad ist gegen Verschleiß und stabil.
● Schieberschiene verbindet den sich bewegenden Teil der Vorder- und Rückseite und stabil und senkt sich.

Einfache Wartung:

● Hall-Effect-Drosselklappensteuerung eliminiert Warenkomponenten und verlängert die Gebrauchszeit.
● Das Gleichgewichtsrad ist abnehmbar und bequem zu warten.
● Integrales und modularisiertes elektrisches System macht die Aufrechterhaltung der elektrischen Teile bequem.

Standard - - -Masttypen

Dreistufiger Mast
H1	H2	H3	H4
1082	-	1600	2118
1212	-	2000	2508
1382	-	2500	3018

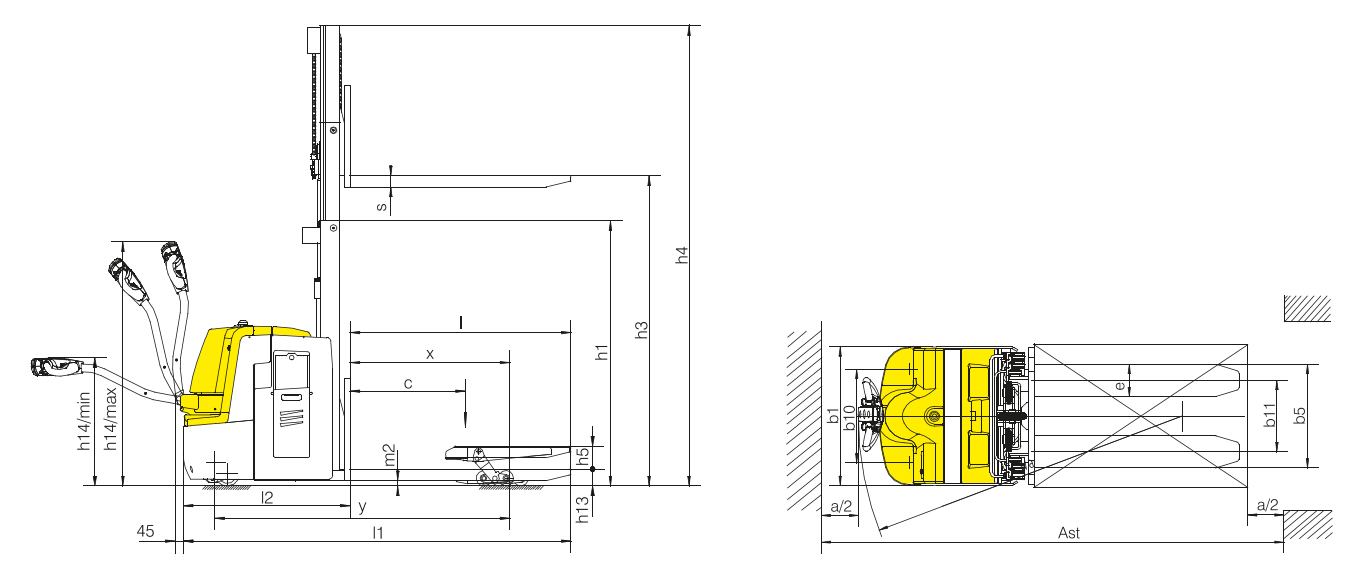

ABMESSUNG Zeichnung:

Modell		CBD20S	CBD20S-III
Antrieb: Elektrisch (Batterieart, Netz, ...), Diesel, Benzin, Kraftstoffgas		Elektrisch	Elektrisch
Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker		Fußgänger	Fußgänger
Nennkapazität/Nennlast	Q (kg)	2000	2000
Nennkapazität/Nennlast mit Mastlift	Q (kg)	1000	1000
Nennkapazität/Nenneladung mit Radarmheber	Q (kg)	2000	2000
Last in der Mitte	c (mm)	600	600
Lastentfernung, Mitte der Antriebsachse zu Gabel	x (mm)	831	802
Radstand	y (mm)	1535	1255
Servicegewicht	kg	950	600
Achsbelastung, beladene vorne/hinten	kg	1180/1770	800/1800
Achsbelastung, unbeladener vorne/hinten	kg	650/300	460/140
Reifen: Festes Gummi, Super elastisch, pneumatisch, Polyurethan		Polyurethan (Pu)	Polyurethan (Pu)
Reifengröße, vorne	mm	Φ250x70	Φ250x70
Reifengröße, hinten	mm	Φ80x70	Φ80x70
Zusätzliche Räder (Abmessungen)	mm	Φ127x57	Φ114x60
Räder, Zahlen vorne/hinten (x = angetriebene Räder)		1x 2/4	1x 2/4
Profil, vorne	B10 (mm)	541	476
Profil, hinten	B1 (mm)	400/470	370
Max. Hubhöhe	H3 (mm)	1600/2000/2500	800
Anfangsaufzug	H5 (mm)	120	120
Höhengrabstube in der Fahrposition min./max.	H14 (mm)	530/1230	780/1230
Höhe, gesenkt	H13 (mm)	90	90
Höhe, Mast gesenkt	H1 (mm)	1082/1212/1382	/
Höhe, Mast erweitert	H4 (mm)	2118/2508/3018	/
Gesamtlänge	L1 (mm)	1962	1760
Länge zu Gabeln	L2 (mm)	862	608
Gesamtbreite	B1/B2 (mm)	775	682
Gabel Abmessungen DIN ISO 2331	s/e/l (mm)	60/180/1100	60/180/1150
Gabelstrahl	B5 (mm)	570/650	550
Erdungsfreiheit, Radstandsmitte	M2 (mm)	20	28
Gangbreite für Paletten 1000 x 1200 Kreuzungen	AST (mm)	2528	1972
Gangbreite für Paletten 800 x 1200 Länge	AST (mm)	2449	2022
Radius drehen	WA (mm)	1705	1422
Reisegeschwindigkeit, beladen/unladen	km/h	5.5/5.6	5.5/5.6
Hubgeschwindigkeit, beladen/unladend	MS	0,03/0,04	0,06/0,11
Senkung der Geschwindigkeit, beladen/unladen	MS	0,05/0,045	0,12/0,13
Max. Strukturfähigkeit. beladen/unladend	%	6/12	8/20
Servicebremse		Elektromagnetisch	Elektromagnetisch
Antriebsmotor Bewertung S2 60 min	KW	1.2	1.2
Hubmotorbewertung bei S3 15%	KW	2.2	1.2
Batteriespannung/Nennkapazität K5	(V)/(ah) oder kWh	24/210	24/160
Batteriegewicht	kg	195	160
Antriebskontrolle		Wechselstromkontrolle	Wechselstromkontrolle
Schalldruckpegel auf dem Fahrersitz	db (a)	70	70

*Option:

CBD20S Lithium Battery 125AH/150AH (Ladegerät 24 V/50A)
CBD20S-III Lithium Battery 100AH (Ladegerät 24 V/50A)
