3 Rad elektrische Gabelstapler -Ningbo Ruyi Joint Stock Co, Ltd.

Modell

CPD20SA-16/18/20

3 Rad elektrische Gabelstapler

Vorteil:

Sicherheit und Stabilität

● Deutschland importierte Fahrachse.
● Multifunktionales Display mit Verwendung von Zeit, Fehlercode, Batteriestatus, Gabelstaplerauslaufinformationen.
● Wechselstrommotor mit regeneratives Bremsen.
● Drei laufende Modi entsprechend unterschiedlicher Anforderungen: niedrige Geschwindigkeit, mittelschwere Geschwindigkeit und hohe Geschwindigkeit.
● Nassscheibenbremse kann den Gabelstapler stabil machen und eine hohe Haltbarkeit und Sicherheit gewährleistet.
● Sehr kleiner Drehradius beträgt nur 1552 mm und der minimale rechte Winkelstapelgang nur ist
3220 mm.

Servicefähigkeit

● Einfach gepflegter Controller und Lenkungspotentiometer.
● Wartungsfreie Nassscheibenbremse.
● Heben und Fahren von Wechselstrommotoren ohne zu warten freie Carbonbürsten, die die Wartungskosten erheblich senken. Und sie alle adoptieren externe Encoder, also die
Wartung und Service sind bequemer.
● BDI mit Gesamtentladungsschutzsystem.
● Bremsölbecher ist auf der Instrumententafel installiert, um das Bremöl bequem zu überprüfen und hinzuzufügen.
● Batteriekasten der Batterie können den Akku leicht wechseln. Es ist Sicherheit und bequem.

ERGONOMIE

● Mit zwei Stufen -Pedal einfach in die Fahrkabine zu gelangen.
● Einstellbare Lenkradsäule kann der Fahrer die Position entsprechend seinem Bedarf anpassen.
● Integrierter Lichtschalter und Lenkrad.
● ABS-Instrumentenbrett in der Fahrkasten ist langlebig und wunderschön.
● Die Gestaltung der Position der Kontrollhebel entspricht den ergonomischen Prinzipien, die die Ermüdung des Fahrers verringern können.
● Eindeutig und breitem Sicht Mast mit guter Sichtbarkeit.
Ur

CPD20SA-16/18/20
Typ	Liften Höhe (H3)	Gesenkt Höhe (H1)	Mast erweitert Höhe (H4)		Freier Aufzug Höhe (H2)		Mast bis Grad		Kapazität
	Liften Höhe (H3)	Gesenkt Höhe (H1)	Mit Rückstreu	Ohne Rückenlehne	Mit Rückenlehne	Ohne Rückenlehne	Nach vorne	Rückwärts	C = 600 ohne Sideshift
	mm	mm	mm	mm	mm	mm	Grad	Grad	KG (CPD20SA-16)	KG (CPD20SA-18)	KG (CPD20SA-20)
2-stufiger Mast breite Aussicht	2000	1510	3000	2570	0	0	3	6	1600	1800	2000
	2500	1720	3500	3070	0	0	3	6	1600	1800	2000
	2700	1695	3700	3270	0	0	3	6	1600	1800	2000
	3000	2010	4000	3570	0	0	3	6	1600	1800	2000
	3300	2160	4300	3870	0	0	3	6	1600	1800	2000
	3500	2260	4500	4070	0	0	3	6	1600	1800	2000
	3700	2360	4700	4270	0	0	3	6	1550	1750	1950
	4000	2510	5000	4570	0	0	3	6	1500	1700	1900
	4500	2760	5500	5070	0	0	3	6	1300	1450	1650
	4800	2910	5800	5370	0	0	3	6	1150	1350	1550
	5000	3010	6000	5570	0	0	3	6	1050	1250	1450
2-stufige Volles freies Heben	2000	1510	3000	2570	510	940	3	6	1600	1800	2000
	2500	1850	3500	3070	850	1280	3	6	1600	1800	2000
	3000	2100	4000	3570	1100	1530	3	6	1600	1800	2000
	3300	2250	4300	3870	1250	1680	3	6	1600	1800	2000
	3500	2400	4500	4070	1400	1830	3	6	1600	1800	2000
	3700	2500	4700	4270	1500	1930	3	6	1550	1750	1950
	4000	2650	5000	4570	1650	2080	3	6	1500	1700	1900
3-stufige Vollständiger Wert	4000	1900	5000	4570	900	1330	3	6	1500	1700	1900
	4500	2110	5500	5070	1110	1540	3	6	1300	1450	1650
	4800	2210	5800	5370	1210	1640	3	6	1150	1350	1550
	5000	2270	6000	5570	1270	1700	3	6	1050	1250	1450
	5600	2470	6600	6170	1470	1900	3	6	700	850	1050
	6000	2610	7000	6570	1610	2040	3	6	550	650	800
	6200	2670	7200	6770	1670	2100	3	6	450	500	600
	6500	2770	7500	7070	1770	2200	3	6	300	400	550
	7000	2940	8000	7570	1940	2370	3	6	100	200	350

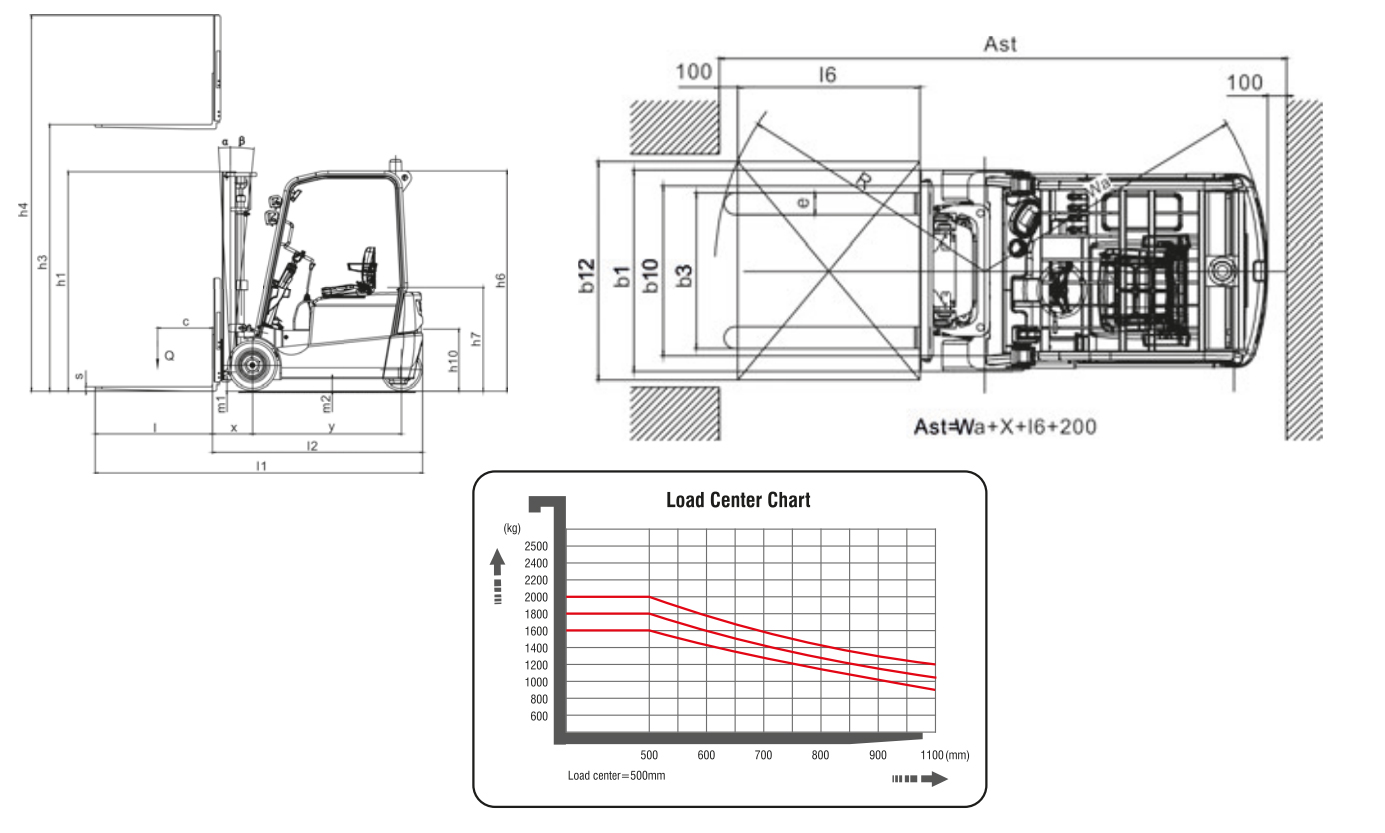

ABMESSUNG Zeichnung:

Herstellertypdesign		CPD20SA-16	CPD20SA-18	CPD20SA-20
Antrieb: Elektrisch (Batterieart, Main, ..), Diesel, Benzin, Kraftstoffgas		Elektrisch	Elektrisch	Elektrisch
Bedienertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker		Sitzend	Sitzend	Sitzend
Nennkapazität/Nennlast	Q (kg)	1600	1800	2000
Last in der Mitte	c (mm)	500	500	500
Lastentfernung, Mitte der Antriebsachse zu Gabel	x (mm)	366	366	366
Radstand	y (mm)	1362	1362	1465
Servicegewicht	kg	3200	3350	3500
Achsbelastung, beladene vorne/hinten	kg	3955/865	4166/914	4469/981
Achsbelastung, vorne/hinten unbegrutzelt	kg	1425/1795	1455/1826	1625/1997
Reifen: Festes Gummi, Superelastic, Pneumatic, Polyurethan		Solide Gummi	Solide Gummi	Solide Gummi
Reifengröße, vorne		18x7-8	200/50-10	200/50-10
Reifengröße, hinten		15x4½-8	15x4½-8	140/55-9
Räder, Zahlen vorne/hinten (× = angetriebene Räder)		2x 2	2x 2	2x 2
Profil, vorne	B10 (mm)	920	937	937
Profil, hinten	B11 (mm)	165	165	188
Neigung von Mast/Gabel Cariage vorwärts/rückwärts	A/B (°)	3/6	3/6	3/6
Höhe, Mast gesenkt	H1 (mm)	2000-2660	2000-2660	2000-2660
Freier Aufzug	H2 (mm)	Option	Option	Option
Aufzug	H3 (mm)	3000-6200	3000-6200	3000-6200
Höhe, Mast erweitert	H4 (mm)	4050-7250	4050-7250	4050-7250
Höhe des Overhead Guard (Kabine)	H6 (mm)	2013	2013	2013
Sitzhöhe in Bezug auf Schluck/Standhöhe	H7 (mm)	950	950	950
Kopplungshöhe	H10 (mm)	560	560	560
Gesamtlänge	11 (mm)	2880	3000	3100
Länge zu Gabeln	12 (mm)	1930	1930	2030
Gesamtbreite	B1/B2 (mm)	1077	1145	1145
Gabel Abmessungen DIN ISO 2331	s/e/i (mm)	40/100/950	40/120/1070	40/120/1070
Fork-Cariage-Breite	B3 (mm)	968	968	968
Bodenfreiheit, beladen, unter dem Mast	M1 (MM)	90	90	90
Erdungsfreiheit, Radstandsmitte	M2 (mm)	100	100	100
Gangbreite für Paletten 1000 × 1200 Kreuzungen	AST (mm)	3120	3120	3200
Gangbreite für Paletten 800 × 1200 Länge	AST (mm)	3220	3220	3300
Radius drehen	WA (mm)	1552	1552	1652
Reisegeschwindigkeit, beladen/unladen	km/h	14/14	14/14	13/13
Hubgeschwindigkeit, beladen/unladend	MS	0,29/0,45	0,27/0,42	0,25/0,42
Senkung der Geschwindigkeit, beladen/unladen	MS	0,45/0,43	0,45/0,43	0,45/0,43
Max.Gradabilität, beladen/unladen	%	15/20	15/20	15/20
Servicebremse		Hydraulik	Hydraulik	Hydraulik
Antriebsmotor -Bewertung S260 min	KW	2x4,75 (AC)	2x4,75 (AC)	2x4,75 (AC)
Hubmotorbewertung bei S315%	KW	10 (AC)	10 (AC)	10 (AC)
Batteriespannung/Nennkapazität K5	(V)/(ah)	48/420 (490)	48/490 (560	48/560 (640)
Batteriegewicht	kg	720 (760)	760 (800)	800 (845)
Ölvolumen für Anhaftungen	&/min	7.5	7.5	7.5
Schalldruckpegel auf dem Fahrersitz	db (a)	68	68	68

Bemerkung: Die Daten basieren auf der Hebehöhe von 3000 mm;
Die Höhe von 3000 mm bis 6200 mm sind erhältlich.
Auswahl der elektrischen Controller: Inmotion, Curtis.
