Modell | Max.Ifting Heifht (H3) | Höhe, Mast gesenkt (H¹) | Höhe, Mast erweitert (H4) | Freies Heben (H2) | |
Mit Overhead Guard | Ohne Overhead Guard | ||||
mm | mm | mm | mm | mm | |
CSD16/CSD20 | 3000 | 2090 | 3800 | 0 | 0 |
3500 | 2340 | 4300 | 0 | 0 | |
4000 | 2590 | 4800 | 0 | 0 | |
4500 | 2150 | 5300 | 1500 | 1500 | |
5000 | 2240 | 5800 | 1650 1650 | ||
6200 | 2640 | 7000 | 2050 2050 |

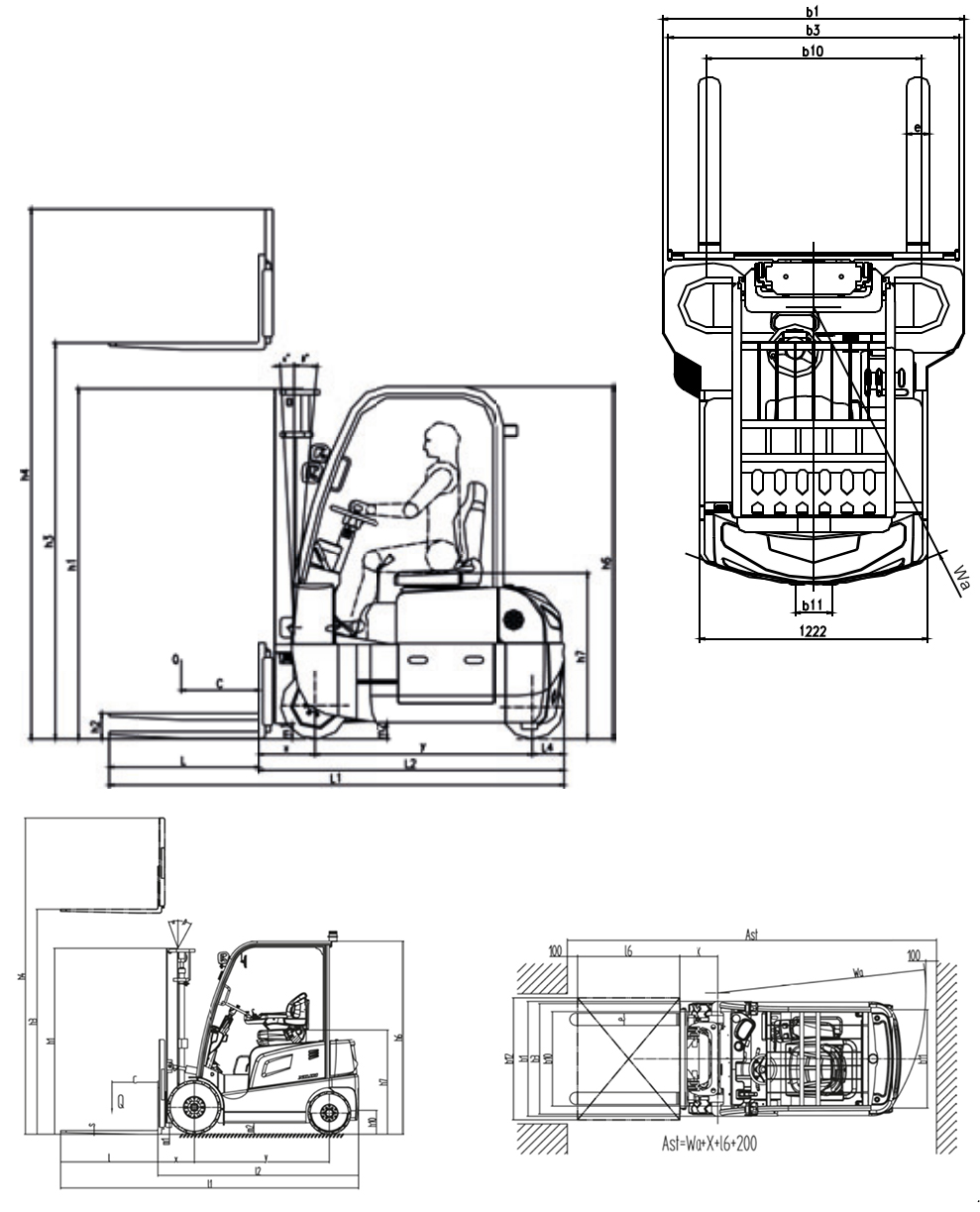

Herstellertypdesign | CSD16 | CSD20 | |
Antrieb: Elektrisch (Batterieart, Netz, ...), Diesel, Benzin, Kraftstoffgas | Elektrisch | Elektrisch | |
Bedienertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker | Sitzend | Sitzend | |
Nennkapazität/Nennlast | Q (kg) | 1600 | 2000 |
Last in der Mitte | c (mm) | 500 | 500 |
Lastentfernung, Mitte der Antriebsachse zu Gabel | x (mm) | 330 | 350 |
Radstand | y (mm) | 1300 | 1350 |
Servicegewicht | kg | 3600 | 4300 |
Achsbelastung, beladene vorne/hinten | kg | 4472/628 | 5620/680 |
Achsbelastung, vorne/hinten unbegrutzelt | kg | 1950/1650 | 2360/1940 |
Reifen: Festes Gummi, Superelastic, Pneumatic, Polyurethan | Polyurethan | Polyurethan | |
Reifengröße, vorne | 406x152 | 406x152 | |
Reifengröße, hinten | 15x4 (1/2) -8 | 15x4 (1/2) -8 | |
Räder, Zahlen vorne/hinten (× = angetriebene Räder) | 2x/2 | 2x/2 | |
Profil, vorne | B10 (mm) | 1133 | 1133 |
Profil, hinten | B11 (mm) | 199 | 199 |
Neigung des Mast/Gabelwagens vorwärts/rückwärts | A/B (°) | 3/5 | 3/5 |
Höhe, Mast gesenkt | H1 (mm) | 2090 | 2090 |
Freier Aufzug | H2 (mm) | 0 | 0 |
Aufzug | H3 (mm) | 3000 | 3000 |
Höhe, Mast erweitert | H4 (mm) | 3800 | 3800 |
Höhe des Overhead Guard (Kabine) | H6 (mm) | 2100 | 2100 |
Sitzhöhe in Bezug auf Schluck/Standhöhe | H7 (mm) | 990 | 990 |
Kopplungshöhe | H10 (mm) | 560 | 560 |
Gesamtlänge | L1 (mm) | 2890 | 2940 |
Länge zu Gabeln | L2 (mm) | 1820 | 1870 |
Gesamtbreite | B1/B2 (mm) | 1622 | 1622 |
Gabel Abmessungen DIN ISO 2331 | s/e/l (mm) | 35x100x1070 | 40x100x1070 |
Fork-Carriage-Breite | B3 (mm) | 1560 | 1560 |
Bodenfreiheit, beladen, unter dem Mast | M1 (MM) | 90 | 90 |
Erdungsfreiheit, Radstandsmitte | M2 (mm) | 100 | 100 |
Gangbreite für Paletten 1000 × 1200 Kreuzungen | AST (mm) | 3150 | 3150 |
Gangbreite für Paletten 800 × 1200 Länge | AST (mm) | 3280 | 3280 |
Radius drehen | WA (mm) | 1500 | 1540 |
Reisegeschwindigkeit, beladen/unladen | km/h | 10/10 | 10/10 |
Hubgeschwindigkeit, beladen/unladend | MS | 0,29/0,45 | 0,29/0,45 |
Senkung der Geschwindigkeit, beladen/unladen | MS | 0,45/0,43 | 0,45/0,43 |
Strukturfähigkeit, beladen/unladen | % | 15/20 | 15/20 |
Antriebsmotor -Bewertung S260 min | KW | 2x5,0 (AC) | 2x5,0 (AC) |
Hubmotorbewertung bei S315% | KW | 8.2 (ac) | 8.2 (ac) |
Batteriespannung/Nennkapazität K5 | (V) (Ah) | 48/490 | 48/490 |
Batteriegewicht | kg | 900 | 900 |
Schalldruckpegel auf dem Fahrersitz | DB (A) | 68 | 68 |
