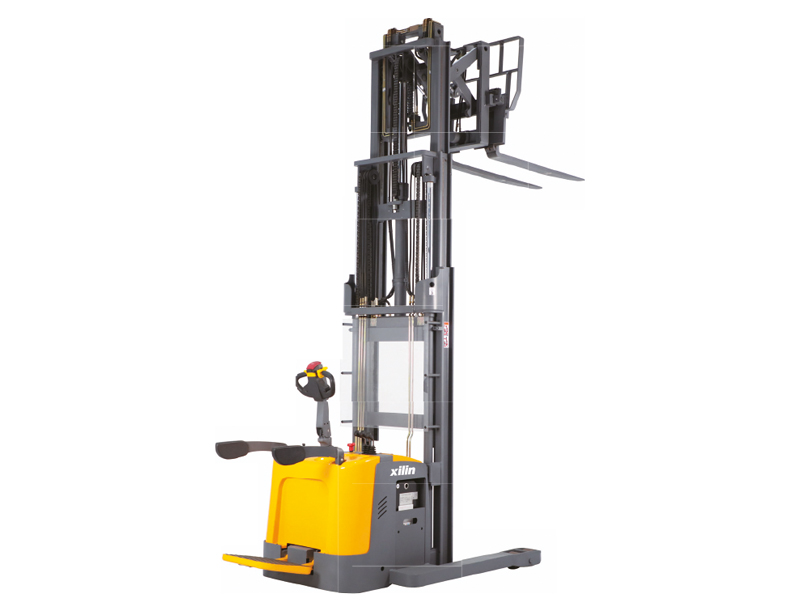

Fahrertyp mit Magnetventilsteuerung

HOME / Produkt / Elektrostapler / Elektrischer Reichweitenstapler / Fahrertyp mit Magnetventilsteuerung
Modell

CQDH15A-III

Fahrertyp mit Magnetventilsteuerung

Vorteil:

Strukturell:
● Erreichen Sie den Stapler mit sehr kompaktem Design, haben Sie unterschiedliche Optionen mit Platform oder ohne Plattform.
● Niedrige Schwerkraft, sicherstellen Sie den Sicherheitsbetrieb.
● Wasserfest und staubdestellter motorischer Struktur hält die Bremsung und den Motor haltbarer und zuverlässiger.
● Multi -Funktionsanzeige mit BDL, Stundenmesser und Fehlercode.
● Das vertikale Antriebsrad sorgt für eine bequeme Wartung und einen kleinen Drehradius.
● Der Mast und der Rahmen sind teilbar und austauschbar.
Sicherheit und Effizienz
● Der fortschrittliche Wechselstromantriebsmotor beseitigt den Austausch der Kohlenstoffbürste mit einer guten Rampenleistung.
● Verwenden Sie den Deutschland Frei, um die Fahrgeschwindigkeit, die Anheben/Absenkung, die Sideshift, die Gabelreichweite und das Kippen zu steuern.
● Der Zylinder verfügt über ein Sicherheitssexplosionsschutzventil, um zu vermeiden, dass die Gabel plötzlich fällt, wenn das Ölrohr zerbrochen ist. Stellen Sie die Sicherheit des Bedieners sicher.
● Die automatische Geschwindigkeitsverzögerung beim Anheben der Höhe ist um 1,8 m gestiegen.
● Mast mit Mikroschalter begrenzt die Zylinderhebehöhe und vermeiden Sie Mastschockprobleme.
● Die Einstellung des niedrigen Spannungsschutzes verlängert die Akkulaufzeit. (Während der Akku weniger 20% nur nicht anheben kann)
● Option EPS -Servolenkungssystem, das die Lenkung leichter zuverlässig macht.
Servicefähigkeit
● Plattform- und Schutzarm ist zerlegt und leicht gewartet.
● Die konzentrierten elektronischen Komponenten vereinfachen den Schaltkreis und lassen sich leicht zusammensetzen und Zugang.
● Batterie mit einem Schutzgerät ausgestattet, die Lastwagen werden automatisch ausgeschnitten, wenn der Akku untergeladen ist.

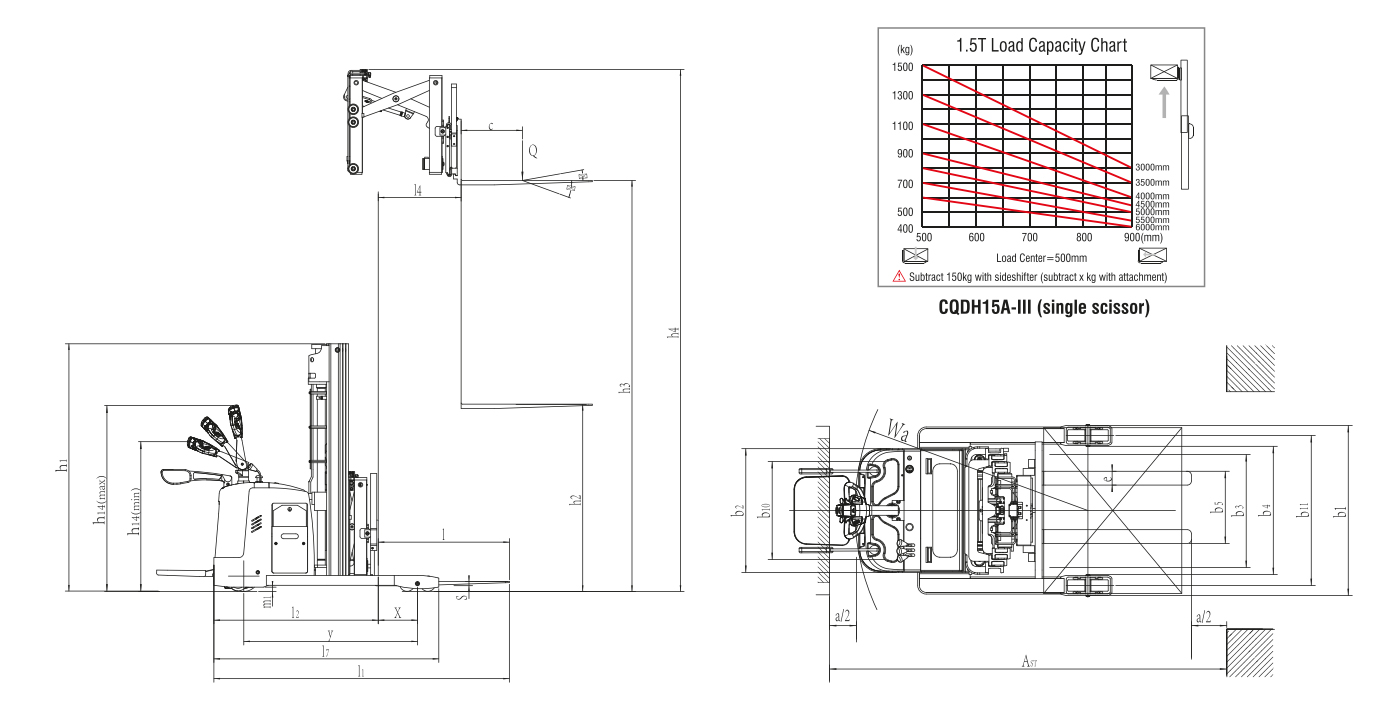

ABMESSUNG Zeichnung:

Herstellertypdesign

CQDH15A-III (einzelne Schere)

Antrieb: Elektrisch (Batterieart, Netz, ...). Diesel, Benzin, Kraftstoffgas

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Fußgänger

Nennkapazität/Nennlast

Q (kg)

1500

Last in der Mitte

c (mm)

500

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

320

Radstand

y (mm)

1417

Servicegewicht

kg

2515

Achsbelastung, unbeladener vorne/hinten

kg

1537/978

Achsbelastung, Fork Fortgeschrittene, beladene vorne/hinten beladen

kg

907/3134

Achsbelastung, Gabel zurückgezogen, vorne/hinten beladen

kg

1488/2562

Reifen: Festes Gummi, Super elastisch, pneumatisch, Polyurethan

Polyurethan

Reifengröße, vorne

Φ250 x 80

Reifengröße, hinten

Φ125x82

Zusätzliche Räder (Abmessungen)

Φ150x62

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

1x 2/4

Profil, vorne

B10 (mm)

710

Profil, hinten

B11 (mm)

1086

Neigung des Mast/Gabelwagens vorwärts/rückwärts

2/5

Höhenmast gesenkt

H1 (mm)

2179/2341/2499

Freier Aufzug

H2 (mm)

1575/1700/1825

Aufzug

H3 (mm)

4500/5000/5500

Höhe Mast erweitert

H4 (mm)

5381/5881/6381

Höhenschild in der Fahrposition min./max

H14 (mm)

1160/1460

Gesamtlänge

L1 (mm)

2411

Länge zu Gabeln

L2 (mm)

1341

Gesamtbreite

B1/B2 (mm)

1344/896

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

35/100/1070

Fork-Carriage-Breite

B3 (mm)

990

Gabelstrahl

B5 (mm)

200-760

Abstand zwischen Radarmen/Belastungsflächen

B4 (mm)

929

Entfernung erreichen

L4 (mm)

500

Bodenfreiheit, beladen, unter dem Mast

M1 (MM)

35

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (mm)

2796

Gangbreite für Paletten 800 x 1200 Länge

AST (mm)

2856

Radius drehen

WA (mm)

1689

Länge über Radarmen

L7 (mm)

1835

Reisegeschwindigkeit, beladen/unladen

km/h

6.1/6.1

Hubgeschwindigkeit, beladen/unladend

MS

0,09/0,12

Senkung der Geschwindigkeit, beladen/unladen

MS

0,2/0,15

Geschwindigkeit erreichen, beladen/unladen

MS

0.1

Maximale Strukturfähigkeit, beladen/unladend

%

5/12

Servicebremse

Elektromagnetisch

Antriebsmotor Bewertung S2 60 min

KW

1,5 ac

Hubmotorbewertung bei S3 15%

KW

4.5

Batteriespannung/Nennkapazität K5

(V)/(ah) oder kWh

24/280

Batteriegewicht

kg

285

Schalldruckpegel auf dem Fahrersitz

db (a)

75

* Option: Lithiumbatterie 230AH (Ladegerät 24V/100A)
