Ausgeglichener elektrischer Reichweite Stapler

HOME / Produkt / Elektrostapler / Elektrostapler mit Gegengewicht / Ausgeglichener elektrischer Reichweite Stapler
Modell

CQD12R/CQD15R/CQD20R

Ausgeglichener elektrischer Reichweite Stapler

Vorteil:

Strukturell
● Zwei Hebebrühnen, die auf den Außenseiten des Mastes platziert sind.
● Deutschland importierte spezielle Stahlmast.
● Vertikales Fahrrad, Antriebseffizienz, einfache Installation und Wartung.
● Kompaktstruktur und niedrige Schwerkraft
Sicherheit und Effizienz
● Wechselstromfrequenz -Konvertierungstraktionsmotor: Kompakte Struktur, gute Leistung, regenerative Bremsung und einfache Wartung.
● Das Kippsystemgabeln einfach zum Laden und Stapeln.
● Hohe Speicherbatterie sorgt für eine starke und lang anhaltende Leistung.
● Meter mit BDI und verlängern Sie die Batterie mit der Zeit.
● Das Bremssystem kombiniert magnetische Brems- und Regenerativpause und verlängert das Leben der Reibungsplatte stark.
● Mit einem Notstoppschalter und Stromverriegelungsknopf und mehrstärkeren Steuerhebeln ergonomisch für den Betrieb.
● Das einstellbare Reglerventil kann die Gründungsgeschwindigkeit der Masten einstellen.
Einfache Wartung
● Magnetsaugbatterieabdeckung, einfach für die Installation und Wartung.
● AC -Steuerungssystem, geringes Rauschen, weniger Wartung.

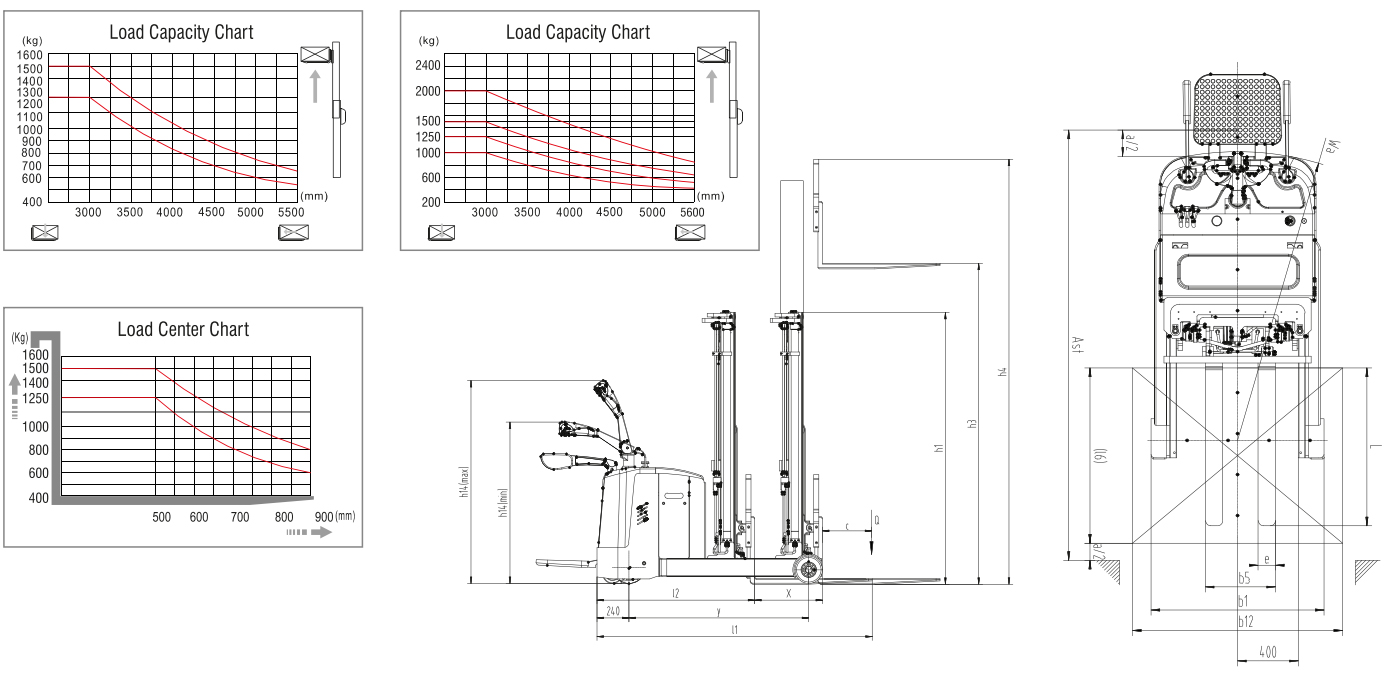

ABMESSUNG Zeichnung:

Herstellertypdesign

CQD12R

Antrieb: Elektrisch (Batterieart, Netz.…) ， Diesel, Benzin, Kraftstoffgas

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Stehen

Nennkapazität/Nennlast

Q (kg)

1250

Last in der Mitte

c (mm)

500

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

430

Radstand

y (mm)

1380

Servicegewicht

kg

1800

Achsbelastung, unbeladener vorne/hinten

kg

1200/600

Achsbelastung, Gabel zurückgezogen, vorne/hinten beladen

kg

1080/2020

Reifen: Festes Gummi, Super elastisch, pneumatisch, Polyurethan

Polyurethan

Reifengröße, vorne

Φ250x70

Reifengröße, hinten

Φ210x85

Zusätzliche Räder (Abmessungen)

Φ150x60

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

1x 2/2

Profil, vorne

B10 (mm)

612

Profil, hinten

B11 (mm)

908

Neigung des Mast/Gabelwagens vorwärts/rückwärts

A/B (°)

3/6

Höhe, Mast gesenkt

H1 (mm)

1880/2118/2400/1953/2128/2298/2495

Freier Aufzug

H2 (mm)

0/0/0/1280/1480/1600/1870

Aufzug

H3 (mm)

2500/3000/3500/4000/4500/5000/5600

Höhe, Mast erweitert

H4 (mm)

3500/4000/4500/5000/5500/6000/6600

Höhengrabstube in der Fahrposition min./max.

H14 (mm)

1160/1460

Gesamtlänge

L1 (mm)

2150/2270/2350

Länge zu Gabeln

L2 (mm)

1200

Gesamtbreite

B1/B2 (mm)

990

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

35/100/950 (1070/1150)

Gabelstrahl

B5 (mm)

200- - -680

Entfernung erreichen

L4 (mm)

560

Bodenfreiheit, beladen, unter dem Mast

M1 (MM)

55

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (mm)

2600

Gangbreite für Paletten 800 x 1200 Länge

AST (mm)

2650

Radius drehen

WA (mm)

1650

Reisegeschwindigkeit, beladen/unladen

km/h

6.8/7.0

Hubgeschwindigkeit, beladen/unladend

MS

0-0.13/0-0.2

Senkung der Geschwindigkeit, beladen/unladen

MS

0-0.25/0-0.2

Max. Strukturfähigkeit, beladen/unladen

%

6/10

Servicebremse

Elektromagnetisch

Antriebsmotor Bewertung S2 60 min

KW

1.2 (ac)

Hubmotorbewertung bei S3 15%

KW

4.5

Batteriespannung/Nennkapazität K5

(V)/(ah) oder KWh

24/270

Batteriegewicht

kg

260-320

Schalldruckpegel auf dem Fahrersitz

db (a)

65

Herstellertypdesign

CQD15R

Antrieb: Elektrisch (Batterieart, Netz.…) ， Diesel, Benzin, Kraftstoffgas

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Stehen

Nennkapazität/Nennlast

Q (kg)

1500

Last in der Mitte

c (mm)

500

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

520

Radstand

y (mm)

1480

Servicegewicht

kg

2140

Achsbelastung, unbeladener vorne/hinten

kg

1360/760

Achsbelastung, Gabel zurückgezogen, vorne/hinten beladen

kg

1290/2350

Reifen: Festes Gummi, Super elastisch, pneumatisch, Polyurethan

Polyurethan

Reifengröße, vorne

Φ250x70

Reifengröße, hinten

Φ210x85

Zusätzliche Räder (Abmessungen)

Φ150x60

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

1x 2/2

Profil, vorne

B10 (mm)

612

Profil, hinten

B11 (mm)

908

Neigung des Mast/Gabelwagens vorwärts/rückwärts

A/B (°)

3/6

Höhe, Mast gesenkt

H1 (mm)

1880/2118/2400/1953/2128/2298/2495

Freier Aufzug

H2 (mm)

0/0/0/1280/1480/1600/1870

Aufzug

H3 (mm)

2500/3000/3500/4000/4500/5000/5600

Höhe, Mast erweitert

H4 (mm)

3500/4000/4500/5000/5500/6000/6600

Höhengrabstube in der Fahrposition min./max.

H14 (mm)

1160/1460

Gesamtlänge

L1 (mm)

2250/2370/2450

Länge zu Gabeln

L2 (mm)

1240

Gesamtbreite

B1/B2 (mm)

990

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

35/100/950 (1070/1150)

Gabelstrahl

B5 (mm)

200-680

Entfernung erreichen

L4 (mm)

650

Bodenfreiheit, beladen, unter dem Mast

M1 (MM)

55

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (mm)

2700

Gangbreite für Paletten 800 x 1200 Länge

AST (mm)

2750

Radius drehen

WA (mm)

1750

Reisegeschwindigkeit, beladen/unladen

km/h

6.8/7.0

Hubgeschwindigkeit, beladen/unladend

MS

0-0.13/0-0.2

Senkung der Geschwindigkeit, beladen/unladen

MS

0.25

Max. Strukturfähigkeit, beladen/unladen

%

6/10

Servicebremse

Elektromagnetisch

Antriebsmotor Bewertung S2 60 min

KW

1.2 (ac)

Hubmotorbewertung bei S3 15%

KW

4.5

Batteriespannung/Nennkapazität K5

(V)/(ah) oder KWh

24/270

Batteriegewicht

kg

260-320

Schalldruckpegel auf dem Fahrersitz

db (a)

65

Herstellertypdesign

CQD20R (EPS)

Antrieb: Elektrisch (Batterieart, Netz.…) ， Diesel, Benzin, Kraftstoffgas

Elektrisch

Betreibertyp: Hand, Fußgänger, Stehend, Sitzen, Bestellpicker

Stehen

Nennkapazität/Nennlast

Q (kg)

2000

Last in der Mitte

c (mm)

500

Lastentfernung, Mitte der Antriebsachse zu Gabel

x (mm)

550

Radstand

y (mm)

1600

Servicegewicht

kg

2300

Achsbelastung, unbeladener vorne/hinten

kg

1660/2640

Achsbelastung, Gabel zurückgezogen, vorne/hinten beladen

kg

1620/680

Reifen: Festes Gummi, Super elastisch, pneumatisch, Polyurethan

Polyurethan

Reifengröße, vorne

Φ250x80

Reifengröße, hinten

Φ210x115

Zusätzliche Räder (Abmessungen)

-

Räder, Zahlen vorne/hinten (x = angetriebene Räder)

1x/2

Profil, vorne

B10 (mm)

-

Profil, hinten

B11 (mm)

945

Neigung des Mast/Gabelwagens vorwärts/rückwärts

A/B (°)

3/6

Höhe, Mast gesenkt

H1 (mm)

1880/2118/2400/1953/2128/2298/2495

Freier Aufzug

H2 (mm)

0/0/0/1280/1480/1600/1870

Aufzug

H3 (mm)

2500/3000/3500/4000/4500/5000/5600

Höhe, Mast erweitert

H4 (mm)

3500/4000/4500/5000/5500/6000/6600

Höhengrabstube in der Fahrposition min./max.

H14 (mm)

1160/1460

Gesamtlänge

L1 (mm)

2275/2360/2440

Länge zu Gabeln

L2 (mm)

1290

Gesamtbreite

B1/B2 (mm)

1060

Gabel Abmessungen DIN ISO 2331

s/e/l (mm)

40/100/950 (1070/1150)

Gabelstrahl

B5 (mm)

200-680

Entfernung erreichen

L4 (mm)

710

Bodenfreiheit, beladen, unter dem Mast

M1 (MM)

55

Gangbreite für Paletten 1000 x 1200 Kreuzungen

AST (mm)

2800

Gangbreite für Paletten 800 x 1200 Länge

AST (mm)

2830

Radius drehen

WA (mm)

1870

Reisegeschwindigkeit, beladen/unladen

km/h

7.0/7.2

Hubgeschwindigkeit, beladen/unladend

MS

0,11/0,2

Senkung der Geschwindigkeit, beladen/unladen

MS

0-0.23/0-0.2

Max. Strukturfähigkeit, beladen/unladen

%

10/15

Servicebremse

Elektromagnetisch

Antriebsmotor Bewertung S2 60 min

kW

1.2 (ac)

Hubmotorbewertung bei S3 15%

kW

4.5

Batteriespannung/Nennkapazität K5

(V)/(ah) oder kWh

24/280 (320/360)

Batteriegewicht

kg

280-330

Schalldruckpegel auf dem Fahrersitz

db (a)

65

*Option: Mit EPS beträgt die Antriebsradgröße 250 x 80 mm.
Lithiumbatterie 230AH (Ladegerät 24 V/100a)
